Разводка труб канализации в квартире: подробное руководство для идеального ремонта

Приветствую вас, дорогие читатели design-foto.ru! Сегодня мы погрузимся в мир сантехники и разберем одну из самых важных, но часто недооцениваемых тем при ремонте квартиры – разводку канализационных труб. Возможно, на первый взгляд это кажется скучным и техническим вопросом, но поверьте, от правильности выполнения этой работы напрямую зависит ваш комфорт и отсутствие неприятных «сюрпризов» в будущем. Представьте, что вся ваша ванная комната и кухня – это организм, а канализационная система – его кровеносная система, которая должна работать бесперебойно и тихо. Я, как дизайнер с многолетним опытом, знаю, как важно заложить правильный фундамент, и именно поэтому мы сегодня подробно разберем все нюансы.

Что такое разводка канализации в квартире и зачем она нужна?

Разводка канализации в квартире – это система труб, которая отвечает за отвод сточных вод от всех сантехнических приборов (раковины, унитаз, ванна, душевая кабина, стиральная и посудомоечная машины) к общедомовой стояку. По сути, это «дороги», по которым грязная вода и продукты жизнедеятельности покидают ваше уютное жилище. Без грамотно спроектированной и смонтированной системы канализации невозможно представить себе нормальное функционирование ванной комнаты, кухни и туалета. Неправильная разводка может привести к застою воды, неприятным запахам, протечкам и даже затоплению соседей снизу. Это не только испортит ваши отношения с ними, но и влечет за собой внушительные финансовые затраты на ремонт.

Зачем же она нужна? Основная задача – обеспечить беспрепятственный и быстрый отвод сточных вод из квартиры в общую канализационную систему здания. Но помимо этого, грамотная разводка также выполняет несколько важных функций:

Предотвращение запахов: Специальные уклоны и сифоны под сантехническими приборами удерживают воду, которая служит гидрозатвором, не пуская канализационные газы в помещение.
Снижение шума: Правильно подобранные материалы и методы монтажа помогают минимизировать шум от потока воды.
Долговечность системы: Качественно выполненная разводка прослужит вам долгие годы без необходимости ремонта.
Удобство эксплуатации: Логичное расположение труб облегчает доступ для обслуживания и ремонта в случае необходимости.

Итак, можно с уверенностью сказать, что разводка канализации – это основа гигиены и комфорта вашего дома. И подойти к ее проектированию и монтажу нужно со всей ответственностью.

Основные схемы разводки канализации: какую выбрать для вашей квартиры?

Существует несколько основных схем разводки канализационных труб, каждая из которых имеет свои особенности, преимущества и недостатки. Выбор конкретной схемы зависит от планировки вашей квартиры, количества сантехнических приборов и их расположения. Давайте рассмотрим самые распространенные варианты:

1. Горизонтальная (или попутная) разводка

Это, пожалуй, самая распространенная схема в стандартных квартирах. В этом случае трубы располагаются горизонтально, как правило, под полом или в стене, и под определенным уклоном подводят сточные воды к вертикальному канализационному стояку.

Принцип работы: Все приборы подключаются к одной магистральной трубе, которая, в свою очередь, соединяется с основным стояком.
Преимущества: Относительная простота монтажа, минимальное количество соединений, возможность скрытого монтажа.
Недостатки: Требует определенного уклона, что может потребовать поднятия уровня пола или использования более низкопрофильных сантехнических приборов. При неправильном уклоне или засорении магистрали могут возникать проблемы с отводом воды.

Пример: Представьте, что у вас кухня и ванная комната расположены рядом. Труба от раковины на кухне идет к трубе от раковины в ванной, а затем обе соединяются и идут к стояку. Все трубы уложены под полом с небольшим, но постоянным уклоном.

2. Вертикальная разводка

Этот тип разводки чаще встречается в многоэтажных домах, где вертикальные стояки уже являются частью общедомовой системы. В квартире же основная задача – подвести к этому стояку все горизонтальные отводы от сантехники.

Принцип работы: Сточные воды из каждого прибора по горизонтальным трубам направляются в общий вертикальный стояк.
Преимущества: Естественный уклон под действием силы тяжести обеспечивает эффективный отвод воды.
Недостатки: Требует точного расчета уклона горизонтальных участков. В старых домах стояки могут быть чугунными, что требует особых подходов при подключении новых пластиковых труб.

Пример: Унитаз подключается к вертикальному стояку напрямую. Раковина в ванной и ванна также имеют свои трубы, которые под небольшим уклоном подходят к этому же стояку.

3. Комбинированная схема

Чаще всего в современных квартирах используется именно комбинированная схема, сочетающая элементы горизонтальной и вертикальной разводки. Это позволяет оптимизировать расположение труб и добиться максимальной эффективности.

Принцип работы: Комбинация горизонтальных магистралей с определенным уклоном и вертикальных участков, подводящих воду к стояку.
Преимущества: Гибкость в проектировании, возможность учесть особенности планировки, оптимальное использование пространства.
Недостатки: Может потребовать более сложного расчета и аккуратного монтажа.

Пример: Труба от унитаза идет к стояку. Отдельная горизонтальная труба под полом собирает воду от раковины и ванны, а затем уже эта магистраль подключается к стояку.

Важно! Независимо от выбранной схемы, ключевым моментом является правильный уклон труб. Это обеспечит самотечное движение сточных вод и предотвратит засоры. Об уклонах мы поговорим подробнее в одном из следующих разделов.

Выбираем трубы для канализации: пластик или чугун – что лучше?

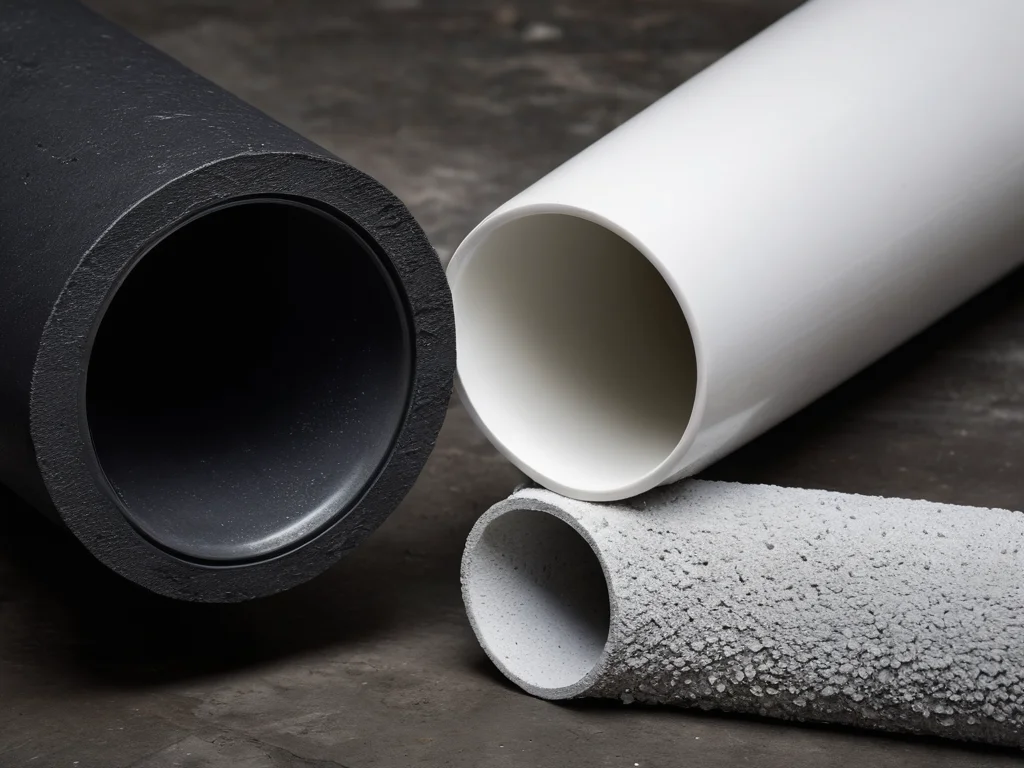

Фотореалистичный крупный план, сравнивающий гладкую белую ПВХ трубу и шероховатую серую чугунную трубу для канализации, демонстрирующий разницу материалов.

Выбор материала для канализационных труб – еще один критически важный этап. От этого зависит долговечность, надежность и даже уровень шума вашей системы. Исторически в домах использовались чугунные трубы, но сегодня на рынке преобладают пластиковые аналоги, которые имеют ряд неоспоримых преимуществ.

1. Пластиковые трубы (ПВХ, ПП, ПНД)

Современные канализационные системы чаще всего строятся из пластика. Это может быть поливинилхлорид (ПВХ), полипропилен (ПП) или полиэтилен низкого давления (ПНД). Для квартирной разводки чаще всего используются трубы из полипропилена (ПП) или поливинилхлорида (ПВХ) серого или бежевого цвета, а также более прочные трубы из ПНД черного цвета, которые, однако, реже используются для внутренней разводки.

Преимущества:
- Легкость: Пластиковые трубы значительно легче чугунных, что упрощает их транспортировку, подъем и монтаж.
- Гладкость внутренней поверхности: В отличие от чугуна, пластик имеет очень гладкую внутреннюю поверхность. Это предотвращает налипание жира и отложений, снижая риск засоров и образования неприятных запахов.
- Коррозионная стойкость: Пластик не подвержен коррозии, в отличие от металла.
- Химическая стойкость: Устойчивы к воздействию большинства бытовых химикатов.
- Низкая стоимость: Пластиковые трубы и фитинги (соединительные элементы) значительно дешевле чугунных.
- Простота монтажа: Соединяются раструбным методом с использованием резиновых уплотнителей или методом сварки (для ПНД), что не требует сложного оборудования.
- Сниженный уровень шума (особенно у ПП): Полипропилен лучше гасит звук, чем ПВХ или чугун, особенно при использовании специальных шумопоглощающих материалов.
Недостатки:
- Чувствительность к высоким температурам: Хотя современные ПП трубы выдерживают горячую воду, длительное воздействие очень высоких температур может привести к деформации.
- Механическая прочность: При неправильном монтаже или внешнем воздействии (например, при стяжке пола) могут быть повреждены.
- Расширение при нагреве: При резких перепадах температур пластик может расширяться, что нужно учитывать при проектировании.

2. Чугунные трубы

Чугунные трубы – это классика, которая до сих пор встречается в старых домах. Они обладают высокой прочностью и долговечностью, но имеют и существенные недостатки, особенно в сравнении с современными пластиковыми аналогами.

Преимущества:
- Высокая механическая прочность: Практически не подвержены деформации под внешним воздействием.
- Огнестойкость: Не горючи.
- Хорошая звукоизоляция: Тяжелый чугун сам по себе гасит шум воды.
- Долговечность: При правильной эксплуатации могут служить десятилетиями.
Недостатки:
- Большой вес: Сложность монтажа, транспортировки и подъема.
- Шероховатость внутренней поверхности: Со временем на стенках оседают жир, грязь, волосы, что приводит к сужению просвета трубы, засорам и появлению неприятного запаха.
- Подверженность коррозии: Особенно в местах соединений, со временем может появляться ржавчина.
- Хрупкость: При сильных ударах или перепадах температур могут трескаться.
- Сложность монтажа: Требуется специальный инструмент и навыки для соединения труб.
- Высокая стоимость: И сами трубы, и работы по их монтажу дороже, чем у пластиковых аналогов.

Рекомендация дизайнеров: Для современной квартиры, где важны гигиена, отсутствие запахов, простота монтажа и эстетика, мы однозначно рекомендуем использовать пластиковые канализационные трубы (ПП или ПВХ). Если же вам предстоит работать со старым чугунным стояком, важно обеспечить надежное и герметичное соединение с ним новой пластиковой трубы, используя специальные переходники и уплотнители.

Как правильно спланировать разводку труб канализации: пошаговая инструкция

Планирование – это 80% успеха в любом деле, и разводка канализации не исключение. Прежде чем приступать к монтажу, необходимо тщательно продумать всю систему. Вот пошаговая инструкция, которая поможет вам избежать ошибок:

Шаг 1: Составление схемы и чертежа

Первое, что нужно сделать – это нарисовать план вашей квартиры с указанием всех сантехнических приборов (унитаз, раковины, ванна, душевая кабина, стиральная машина, посудомоечная машина, полотенцесушитель). Определите, где находится ваш канализационный стояк. Затем, учитывая расположение приборов, начните рисовать траектории труб.

Нарисуйте план: Используйте миллиметровую бумагу или специальное ПО для планирования.
Разместите приборы: Отметьте на плане все точки, где будут располагаться сантехнические приборы.
Определите точку подключения к стояку: Найдите на плане место, где все ваши канализационные трубы будут подключаться к общедомовому стояку.
Проложите магистрали: Нарисуйте основные горизонтальные магистрали, которые будут собирать стоки от нескольких приборов.
Продумайте уклоны: Обязательно обозначьте на схеме уклоны всех труб.
Учтите вентиляцию: Канализационная система должна быть вентилируемой. Для этого используется фановая труба, выведенная на крышу. В квартире это обычно выход из стояка. Если у вас большое расстояние от стояка до приборов (например, в студии с перенесенной кухней), может потребоваться установка фанового стояка или аэрационного клапана.

Совет: Постарайтесь сделать трассы труб максимально короткими и прямыми. Это снизит риск засоров и уменьшит потери напора.

Шаг 2: Выбор диаметров труб

Диаметр труб должен соответствовать типу подключаемого прибора и объему сливаемой воды. Неправильно подобранный диаметр может привести к замедлению оттока или, наоборот, к излишнему шуму.

Унитаз: Для унитаза обычно используется труба диаметром 110 мм. Это связано с большим объемом смыва и возможностью попадания твердых частиц.
Раковины, биде, душевые кабины, ванны: Для этих приборов, как правило, применяются трубы диаметром 50 мм.
Стиральные и посудомоечные машины: Часто подключаются к трубе диаметром 50 мм, но важно убедиться, что производитель техники не указывает иных требований.
Магистральные трубы: Горизонтальные трубы, собирающие стоки от нескольких приборов (особенно если в них входит и вода от унитаза), должны иметь больший диаметр – 75 мм или 110 мм, в зависимости от количества подключаемых точек.

Запомните: Лучше взять трубу чуть большего диаметра, чем меньшего. Это снизит вероятность засоров.

Шаг 3: Соблюдение уклонов

Это один из самых важных моментов в разводке канализации. Уклон обеспечивает самотечное движение сточных вод. Слишком маленький уклон приведет к застою воды и засорам, а слишком большой – к быстрому прохождению воды без частиц, что также может стать причиной засоров.

Рекомендуемый уклон:
- Для труб диаметром 110 мм – 2 см на 1 погонный метр (2%).
- Для труб диаметром 50 мм – 3 см на 1 погонный метр (3%).

Как обеспечить уклон:

Под полом: При горизонтальной прокладке под полом, уклон достигается за счет правильной укладки труб на основание или с использованием регулируемых опор.
В стене: В штробах уклон создается путем выравнивания дна штробы.
С помощью фитингов: Существуют специальные угловые фитинги с заданным уклоном (например, 45 или 90 градусов), которые помогают направлять поток.

Важно: Избегайте горизонтальных участков длиной более 3 метров без промежуточных ревизий (смотровых лючков), особенно если они имеют диаметр 50 мм.

Шаг 4: Выбор места для ревизий

Ревизия – это специальный люк или отвод с заглушкой, который позволяет проводить чистку трубы в случае засора. Правильно расположенные ревизии – залог беспроблемной эксплуатации.

Где устанавливать:
- На вертикальных стояках – внизу, перед подключением к общей системе.
- На горизонтальных магистралях – в местах поворотов, перед подключением к стояку, а также на длинных участках (каждые 8-10 метров).

Совет: Планируйте расположение ревизий так, чтобы к ним был легкий доступ после завершения отделочных работ.

Шаг 5: Проверка и тестирование

После монтажа всей системы, перед закрытием коммуникаций (например, стяжкой пола или облицовкой плиткой), необходимо провести тестирование.

Проверка герметичности: Поочередно запускайте воду во все приборы, проверяя все соединения на предмет протечек.
Проверка оттока: Слейте большое количество воды из каждого прибора, убедившись, что она уходит без застоя и посторонних звуков.

Важно: Не торопитесь закрывать трубы. Тщательно проверьте каждый этап.

Ошибки при монтаже канализационных труб: как избежать дорогостоящих последствий

Даже при тщательном планировании, ошибки при монтаже канализационных труб все еще могут случиться. И, как правило, они приводят к весьма неприятным последствиям. Давайте разберем самые частые из них, чтобы вы знали, чего следует избегать:

Неправильный уклон или его отсутствие
- Последствия: Застой воды, образование отложений, засоры, неприятные запахи, обратный поток.
- Как избежать: Тщательно рассчитывайте уклон на каждом участке. Используйте строительный уровень при монтаже.
Использование труб неподходящего диаметра
- Последствия: Для слишком узких труб – засоры, для слишком широких – замедленный отток воды и возможное образование отложений (вода не успевает смывать частицы).
- Как избежать: Следуйте рекомендациям по выбору диаметров для каждого типа сантехприборов.
Слишком большое количество поворотов и изгибов
- Последствия: Увеличение вероятности засоров в местах поворотов, замедление оттока.
- Как избежать: Старайтесь делать трассы труб максимально прямыми. Если поворот необходим, используйте специальные изогнутые фитинги с плавным изгибом, а не резкие углы.
Отсутствие или неправильное расположение ревизий
- Последствия: Сложность прочистки засоров, необходимость демонтажа отделки для доступа к трубе.
- Как избежать: Планируйте ревизии в доступных местах на каждом важном участке трубопровода.
Негерметичные соединения
- Последствия: Протечки, затопление соседей, появление плесени и грибка в стенах.
- Как избежать: Тщательно проверяйте состояние уплотнительных колец. Убедитесь, что трубы надежно вставлены в раструб. При необходимости используйте герметики для сантехники.
Жесткое крепление труб
- Последствия: При температурном расширении пластиковых труб могут возникать деформации, трещины или смещения.
- Как избежать: Используйте специальные крепежные хомуты, которые позволяют трубам немного двигаться при изменении температуры.
Подключение «холодных» и «горячих» отводов к одному стояку без учета
- Последствия: При сливе горячей воды пластик может расширяться, что может вызвать проблемы с герметичностью соединений, особенно если уклон недостаточный.
- Как избежать: Если возможно, разводите отдельно трубы для горячей и холодной воды, либо предусматривайте достаточный запас для расширения пластика.
Отсутствие вентиляции (фановой трубы)
- Последствия: При сливе воды в унитазе или раковине может возникать эффект «плевков» из других приборов, появление неприятных запахов из-за срыва гидрозатворов.
- Как избежать: Обеспечьте нормальную вентиляцию канализационной системы через фановый стояк или специальный аэрационный клапан.

Золотое правило: Если вы не уверены в своих силах, лучше доверьте эту работу профессионалам. Ошибки в сантехнике обходятся очень дорого.

Секреты идеальной разводки: советы опытного сантехника

Любой опытный мастер знает, что дьявол кроется в деталях. И в вопросе разводки канализации этих деталей множество. Чтобы ваша система работала как часы, я собрал для вас несколько ценных советов от своих коллег-сантехников:

Используйте качественные материалы: Не экономьте на трубах и фитингах. Выбирайте продукцию проверенных производителей. Дешевые аналоги могут иметь тонкие стенки, некачественные уплотнители или непредсказуемое поведение при эксплуатации.
Уплотнительные кольца – всему голова: Перед соединением труб всегда проверяйте состояние резиновых уплотнительных колец. Они должны быть чистыми, без повреждений и правильно установлены в раструб. Смазывайте их силиконовой смазкой или мыльным раствором для более легкого и герметичного соединения.
Правильное соединение с чугунным стояком: Если вы меняете чугун на пластик, используйте специальные переходные манжеты. Они обеспечивают герметичное соединение и компенсируют разницу в материалах и температурном расширении.
Избегайте «колодцев» и «мертвых зон»: Старайтесь минимизировать количество горизонтальных участков, особенно с использованием труб 50 мм. Если такой участок неизбежен, обеспечьте достаточный уклон и, возможно, установите ревизию.
Вентиляция – это важно! Не пренебрегайте фановой трубой или аэрационным клапаном. Они выравнивают давление в системе и предотвращают срыв гидрозатворов, а значит, и появление запахов.
Используйте качественные хомуты: Крепите трубы надежно, но не слишком туго. Хомуты должны обеспечивать поддержку трубы, но при этом позволять ей немного расширяться при нагреве.
Проверяйте уровень: Постоянно контролируйте уклон труб с помощью строительного уровня. Не полагайтесь только на глазомер.
Чистка перед монтажом: Перед сборкой системы убедитесь, что сами трубы и фитинги чистые. Удалите пыль, опилки и грязь.
Тестируйте систему под давлением (если возможно): Хотя для канализации это не так критично, как для водоснабжения, тем не менее, можно попробовать заполнить трубы водой и понаблюдать за герметичностью перед закрытием.
Вентиляция стояка: В старых домах вентиляция стояка может быть нарушена. Если вы сталкиваетесь с такими проблемами, проконсультируйтесь со специалистами по поводу восстановления или улучшения вентиляции.

Не бойтесь задавать вопросы! Если вы нанимаете мастера, не стесняйтесь спрашивать, как он планирует выполнять работу, какие материалы будет использовать и почему. Прозрачность – залог хорошего результата.

Подключение сантехники: тонкости монтажа и герметизации

После того как основные магистрали разведены, остается самый ответственный этап – подключение непосредственно самой сантехники. Здесь также есть свои нюансы, которые важно учесть для обеспечения герметичности и долговечности системы.

1. Подключение унитаза

Унитаз подключается к канализационной трубе диаметром 110 мм. Обычно для этого используется специальный эксцентриковый или прямой патрубок, который вставляется в раструб унитаза и соединяется с канализационной трубой.

Герметизация: Важно обеспечить плотное прилегание резинового уплотнителя патрубка к раструбу унитаза.
Уклон: Место подключения должно быть на нужном уклоне от стояка.
Крепление: Унитаз должен быть надежно закреплен к полу, чтобы избежать смещения и нагрузки на канализационное соединение.

2. Подключение раковины и биде

Эти приборы подключаются к трубам диаметром 50 мм. Основным элементом здесь является сифон, который выполняет две важные функции:

Гидрозатвор: Сифон удерживает воду, которая препятствует проникновению канализационных газов в помещение.
Защита от засоров: В сифоне часто есть сетчатый фильтр, который задерживает крупный мусор и волосы.

Типы сифонов:
- Бутылочные: Самый распространенный тип, имеет колбу, которую легко снимать для чистки.
- Трубчатые: Простая конструкция, но чистить их сложнее.
- Плоские: Используются в случае ограниченного пространства под раковиной.
Монтаж: Сифон устанавливается между сливным отверстием раковины и канализационной трубой. Важно правильно подобрать высоту подключения, чтобы обеспечить нужный уклон.
Герметизация: Все соединения сифона должны быть плотно затянуты.

3. Подключение ванны и душевой кабины

Для ванны и душевой кабины также используется труба диаметром 50 мм, чаще всего через сифон-полусифон или специальный слив-перелив.

Слив-перелив: Комплект, который включает в себя сливное отверстие, перелив и сифон. Это удобное решение, которое одновременно отводит воду и предотвращает переполнение ванны.
Душевой поддон: Обычно имеет собственный сливной трап, который подключается к канализационной трубе 50 мм.
Уклон: Очень важно обеспечить правильный уклон от сливного отверстия до стояка, чтобы вода не застаивалась в сифоне или трубах.
Герметизация: Уделите особое внимание герметизации всех соединений, так как протечки под ванной или душевым поддоном могут привести к серьезным последствиям.

4. Подключение стиральной и посудомоечной машин

Эти приборы чаще всего подключаются к канализационной трубе 50 мм с помощью специального сифона с отводом для шланга или напрямую в канализационную трубу через специальный переходник.

Важно:
- Высота подключения: Подключайте шланг на высоте не менее 60-80 см от уровня пола, чтобы избежать самослива воды из машины.
- Гидрозатвор: Если подключение идет напрямую в трубу, убедитесь, что там есть гидрозатвор (например, изогнутый участок трубы или специальный клапан), который предотвратит проникновение запахов.
- Фильтр: Регулярно очищайте фильтры на сливных шлангах машин.

Общий совет: При подключении любого сантехнического прибора к канализации всегда стремитесь к тому, чтобы последнее соединение перед стояком было максимально надежным и герметичным.

Когда лучше доверить разводку канализации профессионалам: критерии выбора мастера

Фотореалистичное изображение улыбающегося профессионального сантехника в униформе, держащего разводной ключ и чертеж, символизирующее выбор надежного мастера для разводки канализации.

Хотя информация в этой статье поможет вам разобраться в основах разводки канализации, многие предпочитают доверить эту работу опытным мастерам. И это разумное решение, особенно если у вас нет соответствующего опыта или вы делаете капитальный ремонт. Но как выбрать действительно хорошего специалиста, который сделает все качественно и с гарантией?

Критерии выбора сантехника:

Опыт работы: Ищите мастера, который специализируется именно на сантехнических работах и имеет опыт проведения подобных работ в квартирах. Уточните, сколько лет он занимается этим делом.
Наличие портфолио и отзывов: Попросите показать примеры выполненных работ (фотографии, видео). Поищите отзывы о мастере на профильных сайтах, форумах или в социальных сетях.
Рекомендации: Лучшая реклама – это «сарафанное радио». Спросите у друзей, знакомых, коллег, кто недавно делал ремонт, не посоветуют ли они хорошего сантехника.
Наличие инструмента и материалов: Уточните, кто покупает материалы – вы или мастер. Хороший специалист всегда имеет при себе необходимый набор инструментов и может предложить качественные материалы.
Договор и гарантия: Обязательно заключите договор на оказание услуг, в котором будут прописаны все виды работ, сроки, стоимость и гарантийные обязательства. Это защитит вас в случае возникновения проблем.
Техническая грамотность: Во время общения с мастером обратите внимание на то, насколько грамотно он отвечает на ваши вопросы, понимает ли он суть задачи, предлагает ли оптимальные решения.
Пунктуальность и аккуратность: Хороший мастер ценит свое и ваше время, соблюдает договоренности и старается работать максимально аккуратно, не повреждая существующий ремонт.
Цена: Не всегда самая низкая цена означает самое высокое качество. Сравнивайте предложения нескольких мастеров, но ориентируйтесь не только на стоимость, но и на опыт, репутацию и гарантии.

Когда точно стоит позвать профессионала:

Если вы планируете переносить кухню или ванную комнату в другое место.
Если вам предстоит работать со старыми чугунными стояками.
Если у вас сложная планировка квартиры с длинными горизонтальными участками трубопровода.
Если вы хотите установить нестандартную сантехнику или несколько сантехнических приборов в одном месте.
Если вы не уверены в своих силах или у вас просто нет времени на детальное изучение вопроса и проведение работ.

Помните: Качественная разводка канализации – это инвестиция в ваш комфорт и спокойствие на долгие годы. Не бойтесь потратить немного больше времени и средств на поиск хорошего специалиста или на изучение всех тонкостей самостоятельно. Ваш уютный дом этого заслуживает!

Поделиться этим:
