Проходной выключатель: схема подключения для управления светом из двух мест.

Приветствую вас, дорогие читатели design-foto.ru! Сегодня мы погрузимся в мир электрики и дизайна, чтобы решить одну очень частую и, казалось бы, сложную задачу: как управлять освещением из двух, а то и более мест. Представьте: вы поднимаетесь по лестнице в темноте и не хотите возвращаться к выключателю внизу, чтобы зажечь свет. Или вы лежите в кровати и понимаете, что забыли выключить свет в коридоре. Знакомо, правда? Решение этой проблемы существует, и оно не такое уж и сложное, как может показаться на первый взгляд. Речь идет о проходных выключателях. В этой статье мы разберем все тонкости их работы, подключения и применения, чтобы вы могли сделать свой дом еще более комфортным и функциональным.

Зачем нужен проходной выключатель? Управляйте светом из двух точек с комфортом!

Начнем с самого главного: зачем вообще нужен этот загадочный проходной выключатель? Представьте себе стандартную ситуацию: у вас есть комната с одним входом и одним выходом, и для включения/выключения света вам нужно идти к единственному выключателю у двери. Это удобно, пока вы находитесь у двери. Но что, если комната длинная, или вы хотите включить свет, находясь в глубине комнаты, а выключатель только у входа? Или, что еще более актуально, вы поднимаетесь по лестнице и хотите выключить свет наверху, а выключатель находится внизу. Без проходного выключателя вам пришлось бы либо пробираться в темноте, либо тянуть за собой удлинитель с лампочкой, что, согласитесь, не очень практично и, главное, небезопасно.

Проходной выключатель, или, как его еще называют, переключатель, позволяет вам управлять одним источником света (или группой светильников) из двух или более разных мест. Это достигается за счет специальной схемы подключения, где используются два или более проходных выключателя, соединенные между собой специальными проводами. Каждый выключатель может изменять направление подачи тока на лампу, независимо от положения другого выключателя. То есть, вы можете включить свет у одного входа, пройти через комнату или коридор и выключить его у другого выхода. Это невероятно удобно для:

Лестничных пролетов: включить свет внизу, поднявшись, выключить наверху, и наоборот.
Длинных коридоров: включить свет в начале коридора, пройти и выключить в конце.
Больших комнат с несколькими входами: например, гостиной с двумя дверями, ведущими в разные части дома.
Спален с гардеробной: управлять светом в спальне и в гардеробной можно из обоих помещений.
Гаражей и подвалов: включить свет при входе, выключить при выходе из рабочей зоны.

Основное преимущество проходного выключателя – это, конечно же, удобство и безопасность. Вы всегда можете включить или выключить свет, не делая лишних шагов в темноте. Это особенно важно для семей с детьми или пожилыми людьми, а также для людей с ограниченными возможностями. Кроме того, проходные выключатели позволяют экономить энергию, так как вы можете гарантированно выключить свет, покинув помещение, независимо от того, где находился последний человек.

Проходной выключатель: что это такое и как он работает? Объясняем на пальцах.

Фотореалистичный крупный план рук, управляющих проходным выключателем, с наглядной схемой подключения, поясняющей принцип работы.

Чтобы понять, как работает проходной выключатель, давайте сначала разберемся, как устроен обычный выключатель. Обычный выключатель – это, по сути, простой размыкатель. У него есть два контакта: один подключен к источнику питания (фаза), а другой – к лампочке. Когда вы нажимаете на клавишу, контакты замыкаются, ток идет к лампочке, и она загорается. Нажали еще раз – контакты размыкаются, свет гаснет. Все просто.

Теперь представим проходной выключатель. В отличие от обычного, у него не два, а три контакта. Один контакт – это вход для фазного провода (либо от источника питания, либо от предыдущего выключателя), а два других контакта – это выходы, которые соединены с лампочкой (или с другим выключателем) через специальные «перемычки» или «траверсы». Внутри корпуса проходного выключателя находится переключающий механизм, который может соединять входной контакт с одним из двух выходных контактов. По сути, это селектор, который выбирает, куда пойдет ток.

Как же два таких выключателя работают вместе, чтобы управлять одной лампой?

Представьте, что у нас есть два проходных выключателя, обозначим их В1 и В2, и одна лампочка L. Схема подключения выглядит следующим образом:

Фаза (L) от источника питания подается на входной контакт (IN) выключателя В1.
Два выходных контакта (OUT1, OUT2) выключателя В1 соединяются двумя проводами (их называют «проводами-перемычками» или «фазными перемычками») с двумя входными контактами (IN1, IN2) выключателя В2.
Выходной контакт (OUT) выключателя В2 подключается к одному контакту лампочки L.
Второй контакт лампочки L подключается к нулевому проводу (N) от источника питания.

Теперь давайте посмотрим, что происходит при нажатии на клавиши:

Исходное состояние: Допустим, В1 соединен с IN1, а В2 соединен с IN1. Ток проходит от фазы через В1 (IN->IN1), по перемычке к В2 (IN1->OUT), и лампочка L горит.
Нажимаем В1: В1 переключается, соединяя IN с IN2. Теперь ток идет от фазы через В1 (IN->IN2), по другой перемычке к В2 (IN2->OUT), и лампочка L продолжает гореть (или перестает, если В2 был соединен с IN2).
Нажимаем В2: Если В2 был соединен с IN1, он переключается на IN2. Если ток шел через IN1->OUT, теперь он идет через IN2->OUT. Лампочка L выключится, если была включена, и наоборот.

Важно понимать, что каждый выключатель просто «перебрасывает» фазный провод с одного контакта на другой. Только когда оба выключателя направят фазу на один и тот же выход, ведущий к лампочке, она загорится. Если один выключатель подает фазу на выход №1, а второй выключатель «забирает» эту фазу с выхода №1, то цепь замкнута. Если же второй выключатель «забирает» фазу с выхода №2, то цепь разомкнута, и лампочка не горит. При нажатии на любой из выключателей направление фазы меняется, и состояние лампочки (включено/выключено) соответственно меняется.

Ключевое отличие от обычного выключателя: проходной выключатель не размыкает и не замыкает цепь сам по себе. Он лишь перенаправляет фазу с одного контакта на другой. Поэтому при подключении важно правильно определить, какой провод куда идет.

Где пригодится проходной выключатель: 7 идей для вашей квартиры и дома.

Коллаж из фотореалистичных интерьеров: коридор, лестница, гардеробная, спальня, гостиная и обеденная зона, демонстрирующий 7 идей использования проходных выключателей для удобного управления светом.

Возможности проходных выключателей гораздо шире, чем кажется на первый взгляд. Помимо классических лестниц и коридоров, они могут значительно повысить уровень комфорта в самых разных зонах вашего дома. Вот несколько идей, которые, возможно, вдохновят вас:

Управление освещением в длинном коридоре: Это, пожалуй, самое распространенное применение. Вы можете включить свет в одном конце коридора, когда входите в дом, и выключить его в другом конце, зайдя в комнату. Особенно актуально для прихожих, ведущих вглубь квартиры.
Лестницы в многоуровневых квартирах или домах: Классика жанра. Включаем свет у подножия лестницы, поднимаемся, выключаем наверху. И наоборот. Никаких шатаний по темным ступеням.
Спальня с гардеробной: Разместите один выключатель возле кровати, а второй – внутри гардеробной или возле входа в нее. Теперь вы можете включить или выключить свет в спальне, не вставая с кровати, а также включить свет в гардеробной, зайдя туда, и выключить его, выйдя.
Большие открытые пространства: Если у вас студия или гостиная с несколькими зонами (например, зона отдыха и обеденная зона), проходные выключатели могут помочь управлять освещением локально. Например, один выключатель у дивана, второй – у обеденного стола.
Домашний кинотеатр или зона отдыха: Установите выключатель у входа в комнату, чтобы включить основной свет, а второй – где-то в зоне отдыха, чтобы иметь возможность приглушить или выключить свет, не вставая с любимого кресла.
Несколько уровней освещения: Если у вас есть и основное потолочное освещение, и бра или торшеры, вы можете использовать проходные выключатели для независимого управления ими из разных точек. Например, один проходной выключатель для потолка, другой – для бра.
Двухуровневые детские комнаты или мансарды: Если у ребенка есть двухъярусная кровать или комната с несколькими уровнями, проходные выключатели позволят ему самому управлять светом, не прося помощи взрослых.

Важно: Для управления светом из более чем двух мест (например, из трех или четырех точек) используются так называемые перекрестные (или промежуточные) выключатели. Они ставятся между двумя проходными выключателями и позволяют управлять светом из большего количества точек. Принцип работы здесь более сложный, но суть остается та же – гибкое управление освещением.

Какую схему подключения выбрать? Простой путь к управлению светом из двух мест.

Фотореалистичная электрическая схема, показывающая два варианта подключения проходных выключателей, с четкими линиями и цветовой маркировкой проводов для выбора оптимальной схемы.

Для управления светом из двух мест вам понадобится пара проходных выключателей. Это тот минимум, без которого не обойтись. Как мы уже говорили, каждый проходной выключатель имеет три контакта: один входной и два выходных. Главное, чтобы выключатели были именно «проходные», а не обычные.

Как отличить проходной выключатель от обычного?

Количество контактов: У обычного выключателя – два контакта, у проходного – три.
Маркировка: На корпусе проходного выключателя обычно есть маркировка, указывающая на входной контакт (часто обозначается буквой «L» или «IN») и два выходных (обозначаются стрелками, цифрами «1», «2» или символами «~»).
Внешний вид: Хотя внешне они могут быть похожи на обычные, количество контактов – самый надежный признак.

Схема подключения для двух проходных выключателей (самый распространенный вариант):

Выключатель 1: Фазный провод (L) от электрощита подключается к входному контакту (IN) первого проходного выключателя.
Соединительные провода: Два провода (обычно того же сечения, что и фазный, например, 1.5 мм², но лучше уточнять у производителя) соединяют два выходных контакта (OUT1, OUT2) первого выключателя с двумя входными контактами (IN1, IN2) второго выключателя. Важно, чтобы эти два провода шли параллельно и не путались.
Выключатель 2: Выходной контакт (OUT) второго проходного выключателя подключается к одному из контактов лампочки.
Нулевой провод (N): Нулевой провод от электрощита подключается ко второму контакту лампочки.
Заземление (PE): Если светильник имеет корпус, который необходимо заземлять, то провод заземления (PE) от электрощита также подключается к соответствующему контакту на светильнике.

Важно помнить:

Цветовая маркировка проводов: Фазный провод обычно коричневый или черный. Нулевой провод – синий. Заземление – желто-зеленый. Соблюдение этой маркировки – залог безопасности.
Схема работы: При нажатии на любой выключатель происходит переключение, и положение лампы (включено/выключено) меняется.
Для трех и более точек: Если вам нужно управлять светом из трех и более мест, вам понадобится дополнительный перекрестный (промежуточный) выключатель. Он устанавливается между двумя проходными. У перекрестного выключателя четыре контакта (два входа и два выхода). Он «переворачивает» направление подачи фазы, позволяя управлять светом из большего числа точек.

Выбор схемы подключения зависит от количества мест, откуда вы хотите управлять освещением. Для двух мест – пара проходных выключателей. Для трех и более – пара проходных и любое количество перекрестных между ними.

Подключаем проходной выключатель: пошаговая инструкция для новичков.

Итак, мы разобрались, что такое проходной выключатель и для чего он нужен. Теперь давайте перейдем к самому процессу подключения. Помните, что работа с электричеством требует особой осторожности. Если вы не уверены в своих силах, лучше доверить эту работу профессионалу.

Перед началом работ ОБЯЗАТЕЛЬНО:

Отключите электричество на вводном автомате в вашей квартире или доме. Проверьте отсутствие напряжения контрольной отверткой или мультиметром на проводах, с которыми будете работать.
Подготовьте все необходимые инструменты и материалы (см. следующий раздел).
Изучите схему подключения еще раз и определите, где у вас фаза, ноль и где будут проходить соединительные провода.

Шаг 1: Подготовка проводов

Аккуратно зачистите концы всех проводов, которые будут подключаться к выключателям и светильнику. Обычно достаточно 1-1.5 см зачищенной жилы. Если провода многожильные, рекомендуется использовать специальные гильзы или обжать их специальным инструментом для надежного контакта.

Шаг 2: Подключение первого проходного выключателя

Найдите провод, который несет фазу (обычно он коричневый или черный и приходит от электрощита). Подключите этот провод к входному контакту (IN или L) первого проходного выключателя. Два других провода (будущие перемычки) подключите к двум выходным контактам (OUT1, OUT2 или 1, 2).

Шаг 3: Прокладка соединительных проводов

Проложите два провода от первого выключателя ко второму. Важно, чтобы они шли параллельно и были надежно закреплены, чтобы не перетереться.

Шаг 4: Подключение второго проходного выключателя

Найдите на втором проходном выключателе два входных контакта (IN1, IN2 или 1, 2). Подключите к ним два провода, идущих от первого выключателя. Затем найдите выходной контакт (OUT или L) второго выключателя. Подключите к нему провод, который идет к лампочке.

Шаг 5: Подключение лампочки

Подключите провод, идущий от выходного контакта второго выключателя, к одному из контактов лампочки. Второй контакт лампочки подключите к нулевому проводу (N), который приходит от электрощита (обычно синий). Если светильник имеет заземление, подключите соответствующий провод (PE, желто-зеленый) к контакту заземления на светильнике.

Шаг 6: Фиксация и проверка

Аккуратно уложите провода в монтажные коробки. Закрепите выключатели и светильник. Включите питание на вводном автомате. Проверьте работу схемы: включите свет одним выключателем, выключите другим, затем попробуйте включить первым и выключить вторым. Если все сделано правильно, свет должен включаться и выключаться независимо от того, какой выключатель вы нажимаете.

Если схема не работает:

Еще раз проверьте правильность подключения проводов к контактам.
Убедитесь, что вы используете именно проходные выключатели.
Проверьте надежность всех соединений.
Убедитесь, что фаза и ноль подаются правильно.

Какие материалы и инструменты понадобятся? Собираем всё необходимое.

Для успешного подключения проходного выключателя вам потребуется следующий набор инструментов и материалов:

Инструменты:

Отвертка с изолированной ручкой: Обязательно для работы с электричеством. Лучше иметь набор из нескольких видов (плоская, крестовая).
Индикаторная отвертка (контрольная отвертка): Для проверки наличия фазного напряжения.
Бокорезы (кусачки): Для зачистки проводов и откусывания лишних отрезков.
Стриппер (автоматический съемник изоляции): Значительно облегчает и ускоряет процесс зачистки проводов, не повреждая саму жилу.
Мультиметр: Для более точной проверки напряжения, сопротивления и целостности цепи.
Плоскогубцы: Для сгибания проводов и удержания мелких деталей.
Строительный нож: Может пригодиться для зачистки изоляции, если нет стриппера.
Рулетка и карандаш: Для разметки мест установки.
Дрель или перфоратор (при необходимости): Для создания отверстий под монтажные коробки или прокладки кабеля.
Ножовка по металлу или пластику: Для вырезания отверстий в стенах (если требуется).

Материалы:

Проходные выключатели (2 шт. для управления из двух мест): Убедитесь, что это именно проходные выключатели с тремя контактами.
Провода: Сечение провода должно соответствовать нагрузке и нормативам. Обычно для освещения используют провода сечением 1.5 мм² (медные, многожильные или одножильные). Необходимо приобрести провода нужного цвета для фазы, нуля и заземления.
Монтажные коробки (подрозетники): Пластиковые стаканы, в которые устанавливаются выключатели.
Распределительные коробки: Если требуется соединять провода вне монтажных коробок выключателей.
Соединительные клеммы (WAGO, винтовые зажимы): Для надежного соединения проводов, особенно если они многожильные.
Изолента: Для дополнительной изоляции соединений.
Дюбели и саморезы: Для крепления монтажных коробок и распределительных коробок.
Защитные очки и перчатки: Обязательно для вашей безопасности.

Важный совет: При выборе проводов ориентируйтесь на мощность осветительных приборов. Если вы планируете подключать мощные светодиодные ленты или несколько точечных светильников, возможно, потребуется провод большего сечения. Лучше проконсультироваться с электриком или изучить технические характеристики вашей проводки.

Частые ошибки при подключении проходного выключателя: как их избежать?

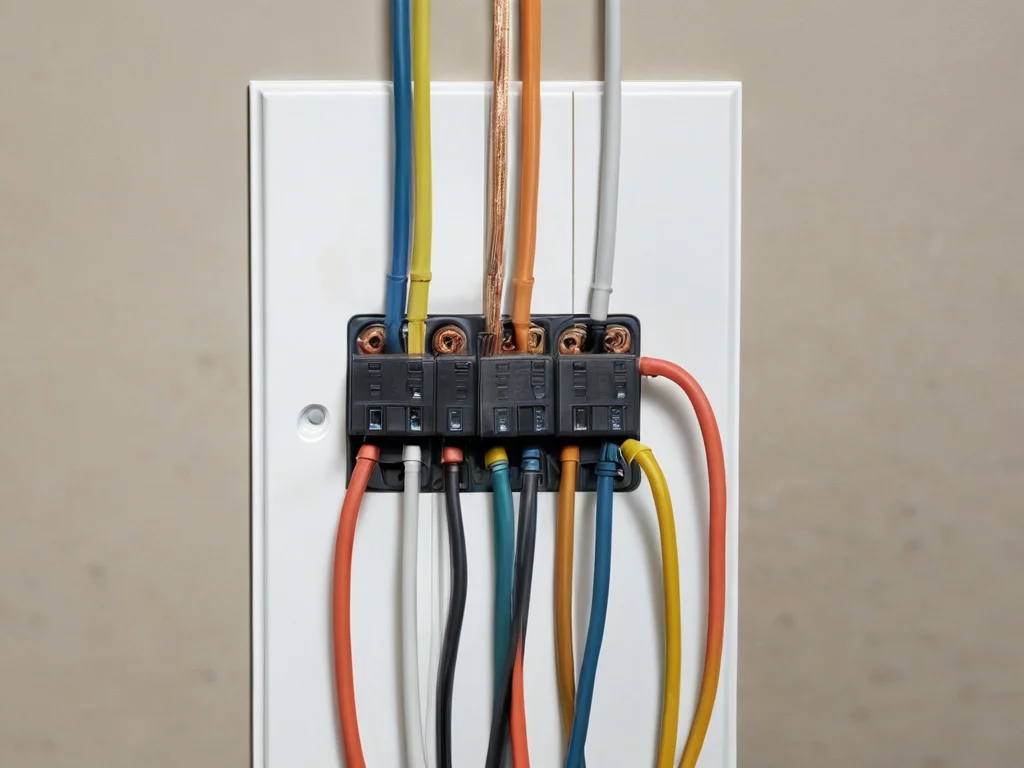

Фотореалистичный крупный план неправильно подключенных проводов проходного выключателя, демонстрирующий частые ошибки и потенциальные опасности при монтаже.

Даже при внимательном подходе к делу, новички (а иногда и опытные мастера) могут допустить ошибки при подключении проходных выключателей. Знание типичных «ловушек» поможет вам избежать неприятностей и сэкономить время и нервы. Вот самые распространенные ошибки:

Использование обычных выключателей вместо проходных: Это самая главная ошибка, которая делает всю затею бессмысленной. Обычный выключатель просто размыкает цепь, а проходной – переключает направление. Если поставить обычные выключатели, схема работать не будет.
Неправильное подключение контактов: У проходного выключателя три контакта, и важно правильно определить, какой из них входной, а какие – выходные. Часто путают местами провода, идущие от первого выключателя ко второму, или неправильно подключают фазу и выход на лампу.
Несоблюдение цветовой маркировки проводов: Это не только некрасиво, но и опасно. Если перепутать фазу, ноль или заземление, это может привести к короткому замыканию, поломке оборудования или даже поражению электрическим током.
Плохие контакты в клеммах: Недостаточно зачищенные провода, плохой обжим или ослабленные винты в клеммах – все это приводит к плохому контакту, который может вызвать искрение, перегрев и возгорание.
Использование проводов недостаточного сечения: Если нагрузка на провод превышает его допустимую мощность, провод перегревается, изоляция плавится, что чревато пожаром.
Недостаточная изоляция соединений: Если провода соединены неплотно, или изолента намотана некачественно, это может привести к короткому замыканию или утечке тока.
Работа под напряжением: Никогда не пытайтесь подключать или переподключать провода, когда электричество включено. Даже малейшая ошибка может быть фатальной.
Неправильная прокладка проводов: Провода не должны быть пережаты, перетерты или проложены в местах, где они могут быть повреждены механически.
Использование неподходящих инструментов: Работа с неправильно подобранной отверткой может повредить контакты выключателя или изоляцию провода.

Как избежать этих ошибок?

Внимательно читайте инструкцию к выключателям и следуйте схеме.
Используйте качественные материалы и инструменты.
Проверяйте каждый этап подключения, прежде чем перейти к следующему.
Не торопитесь! Аккуратность и внимательность – ваши главные союзники.
Если сомневаетесь – зовите специалиста. Безопасность превыше всего.

Советы эксперта: как сделать подключение безопасным и надежным.

Фотореалистичное изображение опытного электрика в защитных очках, проверяющего надежность соединений проводки проходного выключателя, дающего экспертные советы по безопасности.

Я, как дизайнер с многолетним опытом работы с электрикой и ремонтом, часто сталкиваюсь с вопросами по подключению именно таких систем. Хочу поделиться с вами несколькими профессиональными советами, которые помогут сделать процесс установки проходных выключателей не только легким, но и, главное, безопасным и надежным.

1. Сделайте предварительную схему.

Перед тем, как что-либо делать, нарисуйте простую схему. Обозначьте, где будет располагаться каждый выключатель, как пойдут провода, где будет находиться лампа. Это поможет вам визуализировать весь процесс и избежать путаницы.

2. Используйте маркировку проводов.

Даже если вы знаете, какой провод куда идет, промаркируйте их. Используйте цветную изоленту или специальные маркеры. Это особенно важно, если вы работаете в распределительной коробке, где много проводов. Правильная маркировка спасет вас от ошибок в будущем, например, при замене или ремонте.

3. Применяйте клеммы WAGO.

Соединительные клеммы WAGO – это настоящая находка для электрики. Они обеспечивают надежный, долговечный и безопасный контакт, даже если вы работаете с многожильными проводами. Они просты в использовании: просто вставьте зачищенный провод в соответствующее отверстие. Это гораздо надежнее, чем скрутки, которые со временем могут окисляться и ослабевать.

4. Проверяйте надежность затяжки контактов.

После подключения провода к контактам выключателя или в клеммах, обязательно аккуратно потяните за провод, чтобы убедиться, что он сидит плотно и не выскользнет. Плохой контакт – источник многих проблем.

5. Устанавливайте выключатели в соответствующие коробки.

Не оставляйте проводку «голой» в стене. Используйте монтажные коробки (подрозетники), которые обеспечивают защиту от механических повреждений и изоляцию. Убедитесь, что коробка подходит для данного типа стены (гипсокартон, бетон и т.д.).

6. Думайте о будущем.

Если есть хоть малейшая вероятность, что в будущем вам понадобится управлять светом из трех или более точек, заранее проложите дополнительный провод между местами установки выключателей. Это будет гораздо проще и дешевле, чем потом штробить стены.

7. Заземление – это важно!

Даже если ваш светильник не имеет металлического корпуса, всегда подключайте заземляющий провод (PE), если он предусмотрен в вашей электропроводке. Заземление – это дополнительный уровень безопасности, который может спасти жизнь в случае пробоя изоляции.

8. Не забывайте про правила ПУЭ (Правила устройства электроустановок).

Хотя глубокое погружение в ПУЭ может показаться избыточным для домашнего мастера, важно помнить об основных принципах: например, не допускать соединения разнородных металлов (медь с алюминием) без переходных клемм, а также соблюдать допустимые нагрузки на проводку.

9. Если вы не уверены, остановитесь.

Я всегда говорю своим клиентам: лучше заплатить профессионалу за работу, чем потом устранять последствия самостоятельного вмешательства. Если на каком-то этапе вы почувствовали неуверенность или не понимаете, что делаете, – выключите всё и вызовите электрика. Это инвестиция в вашу безопасность и спокойствие.

Надеюсь, эта статья помогла вам разобраться в тонкостях проходных выключателей. Теперь вы знаете, как сделать ваш дом еще удобнее и современнее. Успехов вам в ремонте и создании уютного пространства!
