Как подключить светодиодную ленту: подробное руководство

Приветствую вас, дорогие друзья и ценители уюта! Меня зовут [Ваше Имя], и сегодня я, как профессиональный дизайнер интерьеров и автор блога design-foto.ru, хочу поделиться с вами секретами, которые помогут преобразить ваш дом до неузнаваемости. Мы поговорим о том, как с помощью простой, но невероятно эффектной светодиодной ленты создать атмосферу волшебства, подчеркнуть достоинства вашего интерьера и добавить ему функциональности. Многие считают, что работа с электрикой — это сложно и опасно, но поверьте, подключение светодиодной ленты под силу даже новичку. Главное — знать, как это делать правильно. Мы пройдем этот путь вместе, шаг за шагом.

Не знаете, как подключить светодиодную ленту? Пошаговая инструкция для новичков

Сегодня светодиодные ленты — это не просто источник света, а настоящий инструмент для творчества в дизайне интерьера. Они позволяют создавать уникальные световые сценарии, акцентировать внимание на деталях, зонировать пространство и даже визуально корректировать его пропорции. Если вы когда-либо задумывались о том, как сделать подсветку полок, потолочных ниш, рабочей зоны кухни, изголовья кровати или даже ступенек на лестнице, то эта статья именно для вас. Мы разберем все нюансы: от выбора самой ленты и комплектующих до пошагового процесса подключения. Вы узнаете, какие ошибки чаще всего допускают новички и как их избежать, чтобы ваша подсветка радовала вас долгие годы. Будьте готовы к тому, что после прочтения этой статьи вы будете смотреть на свой дом совершенно другими глазами, видя в нем безграничные возможности для световых экспериментов.

Что такое светодиодная лента и почему она идеальна для подсветки?

Фотореалистичный крупный план светящейся светодиодной ленты, используемой для акцентной подсветки в современном гостиной с теплым белым светом.

Итак, давайте начнем с основ. Светодиодная лента (или LED-лента) — это гибкая печатная плата с напаянными на нее светодиодами (LED-чипами). Она очень тонкая, гибкая и, как правило, имеет клеевой слой на обратной стороне, что значительно упрощает монтаж. Почему же эти ленты стали настолько популярны в дизайне интерьеров?

Гибкость и универсальность: Благодаря своей гибкости, ленты можно монтировать на любые поверхности, включая криволинейные. Они легко режутся на отрезки нужной длины (обычно каждые 5-10 см, в зависимости от типа ленты), что позволяет идеально адаптировать их под ваши задачи.
Энергоэффективность: Светодиоды потребляют значительно меньше электроэнергии по сравнению с традиционными лампами накаливания или галогенными лампами. Это означает экономию на счетах за электричество и меньшую нагрузку на электросеть.
Долговечность: Качественные светодиодные ленты рассчитаны на десятки тысяч часов работы. При правильном подключении и эксплуатации они прослужат вам очень долго, не теряя яркости.
Безопасность: Ленты работают от низкого напряжения (обычно 12В или 24В), что делает их безопасными для использования в быту. Это особенно важно, если в вашем доме есть дети или животные.
Создание атмосферы: С помощью диммируемых лент и контроллеров вы можете плавно регулировать яркость света, создавать различные цветовые эффекты (RGB, RGBW), выбирать нужную цветовую температуру (теплый, нейтральный, холодный белый) и даже менять цвет свечения по настроению. Это мощный инструмент для создания нужной атмосферы в помещении.
Минимальный нагрев: В отличие от старых типов освещения, светодиодные ленты практически не нагреваются, что исключает риск возгорания и позволяет безопасно использовать их вблизи легковоспламеняющихся материалов, например, в деревянных нишах или под навесными шкафами.

Все эти преимущества делают светодиодную ленту поистине идеальным решением для самых разнообразных задач по освещению и декору вашего дома.

Как выбрать идеальную светодиодную ленту: мощность, цвет, защита от влаги

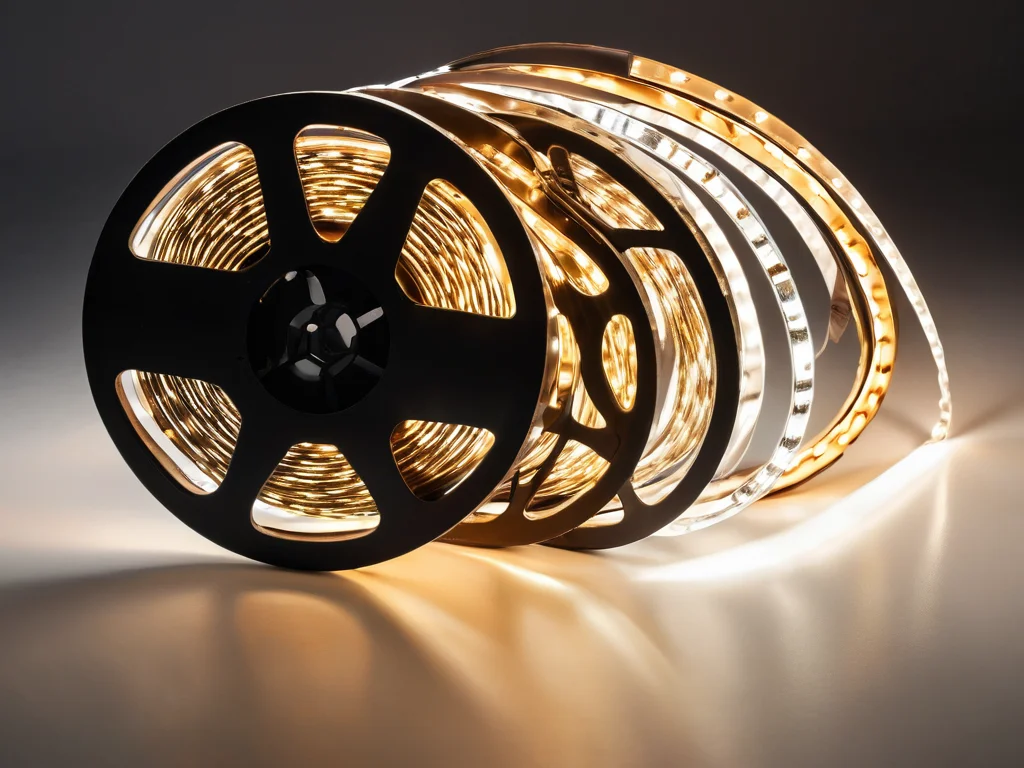

Фотореалистичный набор образцов светодиодных лент разных цветов и с разной степенью влагозащиты, представленный в студийном освещении на белом фоне.

Выбор правильной светодиодной ленты — это первый и, пожалуй, самый важный шаг. От этого зависит не только конечный результат, но и долговечность вашей подсветки. Давайте разберемся, на что стоит обратить внимание.

1. Плотность светодиодов и тип чипа

Светодиоды на ленте располагаются с определенной плотностью, которая измеряется количеством чипов на один метр. Наиболее распространенные варианты:

30 светодиодов/метр: Самый бюджетный вариант, дает мягкий, рассеянный свет. Отлично подходит для декоративной подсветки, когда не требуется высокая яркость.
60 светодиодов/метр: Стандартный и самый популярный вариант. Обеспечивает равномерное освещение и достаточную яркость для большинства задач, таких как подсветка кухонного фартука, полок, потолочных карнизов.
120 светодиодов/метр: Более высокая плотность, дающая более яркое и равномерное свечение. Идеально подходит для основного освещения или там, где нужен действительно яркий свет, например, для подсветки рабочей зоны.
240 светодиодов/метр: Максимальная плотность, создающая практически монолитную световую линию без видимых отдельных точек. Используется для очень яркой подсветки или там, где лента будет на виду.

Тип чипа (например, SMD 3528, SMD 5050, SMD 2835, SMD 5730) также влияет на яркость и потребляемую мощность. Чипы SMD 5050 и 5730, как правило, более яркие и мощные, чем SMD 3528. Чипы SMD 2835 считаются современным стандартом, сочетая высокую яркость и хорошую энергоэффективность.

2. Цвет свечения

Выбор цвета — это вопрос вашего вкуса и задач:

Одноцветные ленты: Самый распространенный тип. Бывают белого свечения разной цветовой температуры:
- Теплый белый (Warm White, ~2700-3000K): Создает уютную, расслабляющую атмосферу, похожую на свет ламп накаливания. Идеален для спален, гостиных, зон отдыха.
- Нейтральный белый (Neutral White, ~4000-4500K): Наиболее естественный цвет, близкий к дневному свету. Подходит для кухонь, ванных комнат, рабочих зон, где важна хорошая видимость.
- Холодный белый (Cool White, ~5000-6500K): Дает яркий, бодрящий свет, который может визуально увеличивать пространство. Хорош для современных интерьеров, технических помещений, а также для подсветки рабочих поверхностей.
RGB-ленты: Позволяют получать любой цвет свечения путем смешивания трех основных цветов (красный, зеленый, синий). Для управления ими требуется специальный RGB-контроллер и пульт ДУ. Идеальны для создания разнообразных световых эффектов и настроений.
RGBW-ленты: Это комбинация RGB-чипов и отдельного белого светодиода. Они позволяют получать не только любые цвета, но и чистый белый свет разной цветовой температуры. Более продвинутый вариант для тех, кто хочет максимум возможностей.

3. Степень защиты от влаги (IP-рейтинг)

Это очень важный параметр, особенно если вы планируете использовать ленту во влажных помещениях (ванная, кухня) или на улице.

IP20 (без защиты): Самые простые ленты, предназначенные только для сухих помещений.
IP65 (влагозащищенные): Ленты, покрытые тонким слоем силикона или полиуретана. Они защищены от пыли и брызг воды, что делает их подходящими для кухонь, ванных комнат (но не для прямого контакта с водой), а также для уличного использования под навесом.
IP67 / IP68 (полностью водонепроницаемые): Ленты, полностью залитые силиконом или помещенные в герметичную оболочку. Их можно погружать в воду. Используются для бассейнов, фонтанов, а также для мест с высокой влажностью.

Важно: Ленты с силиконовым покрытием (IP65 и выше) хуже рассеивают тепло. Для них настоятельно рекомендуется использовать алюминиевые профили для лучшего охлаждения и увеличения срока службы.

4. Мощность и напряжение

Светодиодные ленты бывают на 12В и 24В. Ленты на 24В, как правило, более эффективны (при той же яркости потребляют меньше тока) и позволяют использовать более длинные отрезки без просадки напряжения. Но выбор зависит от комплектующих, которые вы будете использовать.

Мощность указывается в Ваттах на метр (Вт/м). Чтобы рассчитать общую мощность, умножьте мощность на метр на общую длину используемой ленты. Например, лента мощностью 10 Вт/м длиной 5 метров потребует минимум 50 Вт. К этому значению стоит добавить запас 20-30% для стабильной работы блока питания.

Секреты выбора блока питания и контроллера для вашей LED-ленты

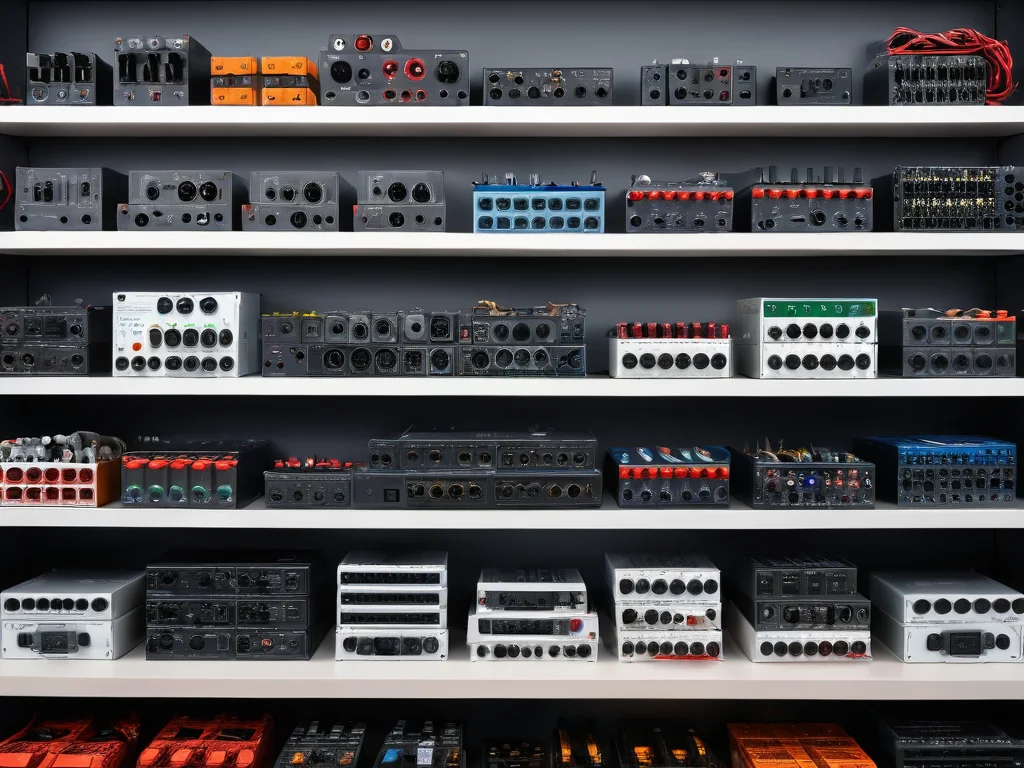

Фотореалистичное изображение различных блоков питания и контроллеров для светодиодных лент, демонстрирующее разнообразие мощностей и типов разъемов.

Чтобы светодиодная лента работала правильно и долго, ей нужен надежный источник питания (блок питания) и, в случае цветных или диммируемых лент, управляющее устройство (контроллер).

1. Блок питания (адаптер, драйвер)

Это устройство преобразует переменное напряжение сети (220В) в постоянное (12В или 24В), необходимое для работы ленты.

Выбор напряжения: Блок питания должен соответствовать напряжению вашей ленты. Если лента на 12В, нужен блок на 12В, если на 24В — то на 24В.
Расчет мощности: Как мы уже говорили, нужно рассчитать общую мощность ленты (мощность на метр × длину ленты) и добавить запас 20-30%. Например, для ленты мощностью 10 Вт/м длиной 5 метров, общая мощность ленты составит 50 Вт. С учетом запаса (30%), вам потребуется блок питания мощностью не менее 50 + 15 = 65 Вт. Лучше взять с небольшим запасом, например, 75-100 Вт.
Тип корпуса: Существуют открытые блоки (для установки в щитах или корпусах), в перфорированном металлическом корпусе (для лучшего охлаждения) и в пластиковом корпусе (наиболее распространенные для бытового использования, часто идут с разъемом «папа-мама»).
Качество: Не экономьте на блоке питания. Дешевые блоки питания могут быстро выйти из строя, выдавать нестабильное напряжение, что приведет к мерцанию или преждевременному выходу из строя самой ленты. Ищите блоки питания известных производителей с хорошими отзывами.

2. Контроллер (для RGB/RGBW и диммируемых лент)

Если вы используете одноцветную ленту и хотите просто включить/выключить свет, контроллер не нужен. Для цветных лент (RGB, RGBW) или одноцветных лент, яркость которых нужно регулировать (диммировать), контроллер обязателен. Он устанавливается между блоком питания и лентой.

Тип контроллера:
- Для RGB-лент: Принимает сигнал от пульта ДУ (ИК или RF) и управляет смешиванием цветов.
- Для RGBW-лент: Аналогично RGB, но с возможностью управления белым светом.
- Для диммируемых одноцветных лент: Позволяет регулировать яркость.
Способ управления:
- Пульт ДУ (ИК/RF): Самый распространенный вариант. ИК-пульты требуют прямой видимости между пультом и приемником, RF-пульты работают через препятствия.
- Wi-Fi контроллеры: Позволяют управлять подсветкой со смартфона через приложение, интегрируются с системами умного дома (Google Home, Alexa).
Мощность контроллера: Важно, чтобы мощность контроллера была не меньше или равна мощности подключаемой ленты (с учетом запаса).

3. Коннекторы и соединители

Для соединения отрезков ленты, подключения проводов к ленте или к контроллеру используются специальные коннекторы:

Коннекторы-защелки: Быстрый и простой способ соединения без пайки. Просто вставьте концы ленты в пазы и защелкните. Удобны для соединения отрезков или подключения к проводу.
Паяные соединения: Самый надежный способ. Требует навыков пайки, но обеспечивает долговечный и качественный контакт.
Соединительные провода: Используются для удлинения участка или для подключения к блоку питания/контроллеру, если сама лента не имеет нужных разъемов.

Совет: Если вы не уверены в своих навыках пайки, используйте коннекторы-защелки. Для более ответственных и длительных соединений лучше отдать предпочтение пайке.

Сборка своими руками: подробная инструкция по подключению LED-ленты

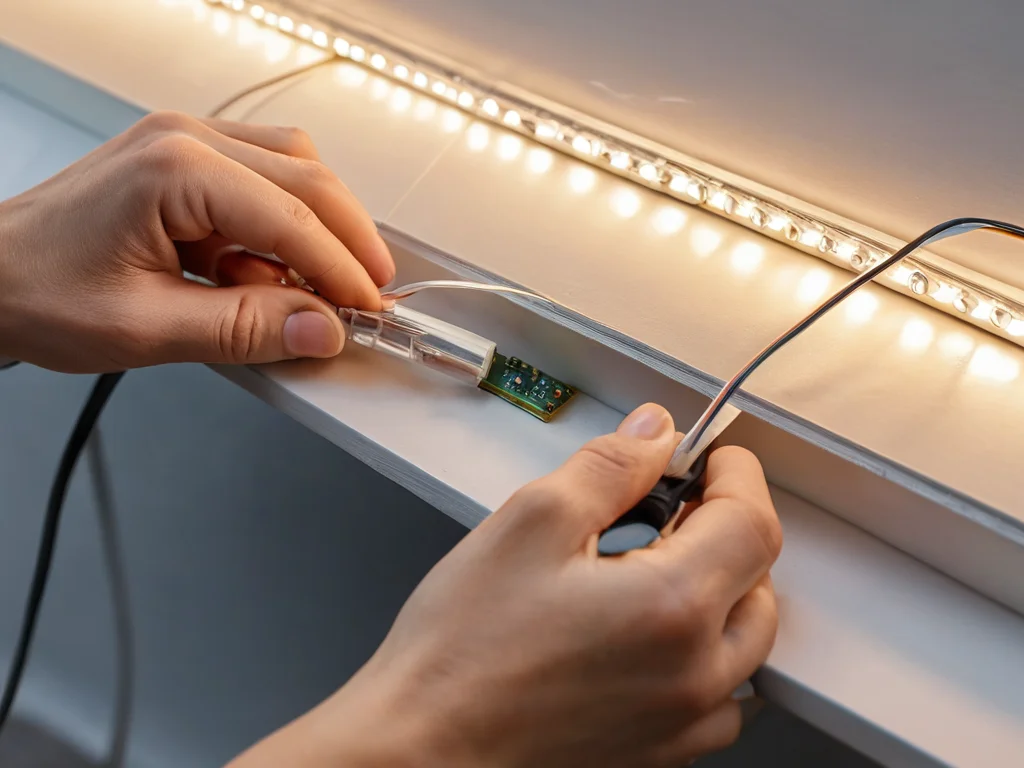

Фотореалистичное изображение процесса DIY подключения светодиодной ленты, сфокусированное на соединении проводов и использовании паяльника.

Итак, вы выбрали все необходимые компоненты. Теперь самое время приступить к сборке. Мы рассмотрим самый распространенный вариант — подключение одноцветной LED-ленты к блоку питания.

Шаг 1: Подготовка ленты

Размотайте ленту и определите, где вы будете ее резать. На большинстве лент есть специальные метки (обычно обозначены ножницами или медными контактными площадками) — это точки, где можно безопасно отрезать ленту. Резать нужно строго по этим меткам.

Шаг 2: Подключение проводов к ленте

У вас есть два основных варианта:

С использованием коннектора-защелки:
- Возьмите коннектор, соответствующий ширине вашей ленты (обычно 8мм или 10мм).
- Аккуратно откройте крышку коннектора.
- Вставьте отрезок ленты внутрь коннектора так, чтобы контактные площадки ленты совпали с металлическими зубцами коннектора. Соблюдайте полярность: «+» на ленте должен соединяться с «+» провода, «-» с «-«.
- Плотно закройте крышку коннектора. Провод теперь надежно соединен с лентой.
С помощью пайки:
- Зачистите концы проводов (тонкой медной жилы).
- Залудите (покройте припоем) контактные площадки на ленте и концы проводов.
- Приложите провод к контактной площадке и прогрейте место пайки паяльником, добавляя немного припоя.
- Соблюдайте полярность! Обычно на ленте есть маркировка «+» и «-«.
- После пайки рекомендуется изолировать соединение термоусадкой или изолентой.

Аналогичным образом подключите провода к другому концу ленты, если это необходимо, или к выходу блока питания/контроллера.

Шаг 3: Подключение блока питания

Теперь нужно подключить провода от ленты к блоку питания. У большинства блоков питания есть два выхода:

Вход 220В: Обычно это три контакта — фаза (L), ноль (N) и заземление (PE, обозначается символом ⏚). Подключите кабель от сети 220В к этим контактам. Если у вас блок питания с вилкой, этот шаг пропускается.
Выход 12В (или 24В): Обычно это два контакта, обозначенные как «+» и «-«.

Подключите провода, идущие от ленты (через коннектор или пайку), к соответствующим контактам «+» и «-» на выходе блока питания. Обязательно соблюдайте полярность!

Шаг 4: Проверка и монтаж

Прежде чем окончательно монтировать ленту, подключите блок питания к сети 220В и проверьте работоспособность. Лента должна загореться ровным светом.

Если лента не горит, проверьте все соединения, полярность и надежность контактов.
Если лента горит тускло или мерцает, возможно, проблема в блоке питания (недостаточная мощность) или плохом контакте.

Когда все работает исправно, можно приступать к монтажу. Снимите защитную пленку с клеевого слоя на обратной стороне ленты и аккуратно приклейте ее на подготовленную поверхность. Если вы используете ленту в алюминиевом профиле, установите ее туда.

Подключение RGB/RGBW ленты

Если вы используете RGB или RGBW ленту, схема подключения будет аналогичной, но между блоком питания и лентой обязательно устанавливается контроллер. Провода от блока питания подключаются к входу контроллера (обычно обозначается «DC IN +/» или «12V/24V IN»), а от выхода контроллера (обычно «OUT +/R/G/B» или «OUT +/R/G/B/W») — к соответствующим контактам на ленте. Все подключения также выполняются с соблюдением полярности и порядка цветов.

Типичные ошибки при подключении светодиодной ленты и как их избежать

Фотореалистичное изображение типичных ошибок при подключении светодиодной ленты, таких как неправильное соединение проводов и перегрев.

Даже с подробной инструкцией, в процессе работы можно допустить ошибки. Знание самых распространенных из них поможет вам избежать неприятных сюрпризов.

Неправильный расчет мощности блока питания: Это, пожалуй, самая частая ошибка. Блок питания недостаточной мощности будет перегреваться, работать нестабильно и быстро выйдет из строя. Всегда берите блок питания с запасом 20-30% от расчетной мощности ленты.
Перегрузка ленты: Подключение слишком длинного отрезка ленты к одному блоку питания. Напряжение может «просесть» к концу ленты, и последние светодиоды будут светить тусклее. Старайтесь не превышать рекомендованную длину (обычно 5 метров для 12В лент и 10 метров для 24В лент при использовании одного блока питания). Если нужна большая длина, разбивайте ее на несколько сегментов с отдельными подключениями к блоку питания.
Нарушение полярности: При подключении «плюс» к «минусу» и наоборот, лента не будет работать, а в худшем случае может выйти из строя. Всегда внимательно следите за маркировкой «+» и «-» на ленте, блоке питания и проводах.
Плохие контакты: Некачественные или ненадежные соединения (плохая пайка, ненадежный коннектор) могут привести к мерцанию, неравномерной яркости или полному отсутствию света. Используйте качественные коннекторы или надежно паяйте провода.
Использование ленты IP65 без профиля: Ленты, покрытые силиконом, требуют хорошего теплоотвода. Если смонтировать их в замкнутом пространстве без алюминиевого профиля, они будут перегреваться, что сократит срок их службы.
Неправильная резка ленты: Резать ленту нужно только по специальным меткам. Если отрезать посередине дорожки, вы нарушите целостность цепи и лента в этом месте перестанет работать.
Экономия на контроллере/блоке питания: Дешевые и некачественные комплектующие — путь к проблемам. Лучше один раз вложиться в надежное оборудование от проверенных производителей.
Перегрев контроллера/блока питания: Убедитесь, что у блока питания и контроллера есть достаточное пространство для вентиляции. Не закрывайте их в тесных, непроветриваемых нишах.

Мастер-класс: 5 гениальных идей подсветки интерьера светодиодной лентой

Фотореалистичное изображение креативных идей подсветки интерьера светодиодной лентой: под кухонными шкафами, в нишах, за телевизором, создающее атмосферное освещение.

Теперь, когда вы знаете, как правильно подключить светодиодную ленту, давайте вдохновимся идеями, как ее можно использовать в вашем интерьере. Я собрал для вас 5 самых эффектных и практичных способов:

Подсветка потолочных карнизов (скрытая подсветка):
Это классика, которая никогда не выходит из моды. Светодиодная лента, установленная в скрытый карниз или за потолочный плинтус, создает эффект парящего потолка, мягко рассеивая свет по стенам. Это придает помещению объем, глубину и уют. Особенно эффектно смотрится с диммируемой лентой теплого белого света.
Подсветка ступеней и лестниц:
Не только красиво, но и безопасно! Лента, установленная под каждой ступенькой, не только эффектно подсвечивает лестницу в темное время суток, но и предотвращает случайные падения. Можно использовать ленту с датчиком движения, чтобы свет включался только тогда, когда кто-то поднимается или спускается.
Акцентное освещение кухонного фартука:
Это одно из самых популярных применений. Подсветка рабочей зоны под верхними кухонными шкафами не только создает стильный вид, но и обеспечивает отличное освещение для приготовления пищи, устраняя тени от светильников на потолке. Лучше всего использовать нейтральный или теплый белый свет, а также ленты с высокой плотностью светодиодов.
Подсветка ниш и полок:
Хотите выделить коллекцию книг, любимые предметы декора или подсветку в шкафу? Светодиодная лента, установленная по периметру ниши или полки, придает экспозиции глубину и привлекает внимание. Это отличный способ добавить интерьеру индивидуальности.
Декоративная подсветка мебели и изголовья кровати:
Светодиодная лента, установленная под кроватью, создает эффект левитации, делая спальню более воздушной и современной. Подсветка изголовья кровати может служить как декоративным элементом, так и прикроватным светильником, создавая уютную атмосферу для чтения.

Не бойтесь экспериментировать! Светодиодные ленты можно использовать для подсветки зеркал, картин, телевизоров, шкафов-купе — везде, где ваша фантазия подскажет.

Советы экспертов: как продлить срок службы LED-ленты и наслаждаться светом

Чтобы ваша светодиодная подсветка служила вам долгие годы, радуя стабильной работой и яркостью, следуйте этим простым, но важным советам от профессионалов:

Используйте алюминиевый профиль: Как уже упоминалось, алюминиевый профиль не только служит элементом крепления, но и выполняет функцию радиатора, отводя тепло от светодиодов. Это значительно продлевает срок службы ленты, особенно ярких и влагозащищенных моделей. Профили бывают разной формы: накладные, встраиваемые, угловые. Для рассеянного света выбирайте профили с матовым рассеивателем.
Не превышайте длину подключения: Для 12-вольтовых лент максимальная длина непрерывного подключения обычно составляет 5 метров, для 24-вольтовых — 10 метров. Превышение этой длины ведет к падению напряжения и неравномерной яркости. Если вам нужна большая длина, делайте параллельные подключения от блока питания через распределительную коробку или коннекторы.
Правильно выбирайте блок питания: Убедитесь, что мощность блока питания достаточна с запасом (20-30%). Некачественные блоки питания — самая частая причина выхода из строя светодиодных лент.
Соблюдайте полярность: Это критически важно. Перепутанная полярность может привести к выходу из строя ленты или блока питания.
Аккуратно работайте с пайкой: Если вы паяете, старайтесь не перегревать ленту. Используйте тонкое жало паяльника и работайте быстро.
Используйте термоусадку для изоляции: После пайки обязательно изолируйте соединения термоусадкой. Это защитит контакты от короткого замыкания и влаги.
Выбирайте правильный тип ленты для условий эксплуатации: Для влажных помещений — только ленты с соответствующим IP-рейтингом. Для уличного использования — тем более.
Регулярно протирайте пыль: Хотя светодиоды не подвержены загрязнению так, как лампы, пыль на поверхности ленты (особенно в профиле) может немного снижать яркость. Периодически протирайте ее сухой или слегка влажной салфеткой.
Диммируйте с умом: Если вы используете диммируемую ленту, старайтесь не держать ее постоянно на минимальной яркости, если это не предусмотрено производителем. Частая работа на очень низкой мощности может влиять на срок службы некоторых типов светодиодов.

Надеюсь, это подробное руководство поможет вам с легкостью подключить светодиодную ленту и создать в вашем доме ту самую атмосферу, о которой вы мечтали. Не бойтесь экспериментировать, творить и делать ваш дом еще более уютным и красивым! Если у вас остались вопросы, смело задавайте их в комментариях.
