Монтаж электрического теплого пола под плитку: секреты комфорта и долговечности

Представьте: на улице осенняя сырость или зимний мороз, а в вашем доме царит идеальная атмосфера тепла и уюта. Вы ступаете босыми ногами по плитке, и вместо привычного холода чувствуете приятное, равномерное тепло, которое ласкает стопы и разливается по всему телу. Звучит как мечта? С электрическим теплым полом под плиткой эта мечта легко становится реальностью.

Как профессиональный дизайнер и автор, я знаю, что холодные полы — одна из самых частых жалоб в современных интерьерах, особенно когда речь идет о ванных комнатах, кухнях или прихожих, где традиционно используется плитка. Именно поэтому я хочу поделиться с вами всеми секретами и тонкостями монтажа электрического теплого пола. Моя цель — не просто рассказать, как это сделать, но и вдохновить вас, дать уверенность в своих силах и предоставить полный арсенал знаний, чтобы ваш дом стал настоящим оазисом комфорта и стиля. Давайте вместе разберемся, как навсегда забыть о ледяной плитке и создать интерьер вашей мечты.

Забудьте о холодных полах: почему электрический теплый пол под плиткой — это комфорт и уют?

Когда мы говорим о ремонте, часто фокусируемся на эстетике: красивые обои, стильная мебель, модные светильники. Но истинный комфорт кроется в деталях, которые не всегда видны, но всегда ощутимы. Электрический теплый пол под плиткой — это именно такая невидимая, но абсолютно незаменимая деталь, способная кардинально изменить восприятие вашего дома.

Невероятный комфорт и равномерное тепло. Забудьте о ситуации, когда одна часть комнаты прогрета радиатором, а другая остается прохладной. Теплый пол распределяет тепло равномерно по всей поверхности, создавая эффект «теплового одеяла». Вы почувствуете, как тепло поднимается снизу вверх, обволакивая все помещение. Это особенно актуально для комнат с высокими потолками, где тепло от радиаторов часто скапливается у потолка, оставляя ноги в холоде.
Здоровье и гигиена. Традиционные радиаторы создают конвекционные потоки, поднимая пыль и циркулируя ее по комнате. Теплый пол работает по принципу излучения, сводя к минимуму перемещение воздуха и, как следствие, пыли. Это огромный плюс для аллергиков и тех, кто заботится о чистоте воздуха в доме. Кроме того, сухость и тепло пола препятствуют развитию плесени и грибка, что особенно важно в ванных комнатах.
Эстетика и свобода дизайна. Теплый пол полностью скрыт под напольным покрытием. Это означает отсутствие громоздких радиаторов, которые могут испортить вид комнаты и ограничить расстановку мебели. Вы получаете полную свободу в дизайне интерьера, не привязываясь к расположению отопительных приборов.
Энергоэффективность и экономия. Вопреки расхожему мнению, теплый пол может быть очень экономичным. Современные терморегуляторы позволяют точно настраивать температуру и программировать режимы работы по часам и дням недели. Вы можете установить более низкую температуру, чем при радиаторном отоплении (например, 22-24°C вместо 25-26°C), и при этом чувствовать себя комфортнее за счет равномерного распределения тепла и ощущения теплого пола под ногами. Кроме того, плитка обладает высокой теплопроводностью и теплоемкостью, она быстро нагревается и долго сохраняет тепло.
Идеально для плитки. Плитка — это не просто красивое, но и очень практичное покрытие для теплого пола. Она прекрасно проводит и накапливает тепло, а также отличается долговечностью и устойчивостью к перепадам температур. Теплый пол под плиткой — это одно из самых удачных и долговечных решений, которое будет радовать вас десятилетиями.

Монтаж электрического теплого пола под плитку — это инвестиция в ваш комфорт, здоровье и уют. Это решение, которое превратит обычную комнату в оазис тепла, где приятно проводить время в любое время года. Вы больше никогда не будете шарахаться от холодного пола по утрам, и ваши дети смогут спокойно играть на полу, не боясь простудиться. Разве это не то, что мы все ищем в своем доме?

Какой теплый пол выбрать для плитки: сравниваем кабельные маты и греющий кабель.

Сравнительное изображение компонентов электрического теплого пола: кабельного мата и отдельно греющего кабеля, демонстрирующее их конструкцию и различия для выбора системы под плитку.

Теперь, когда вы убедились в неоспоримых преимуществах теплого пола, возникает логичный вопрос: а какой именно тип выбрать? На рынке представлены два основных вида электрических теплых полов, идеально подходящих для укладки под плитку: нагревательные маты и греющий кабель. Давайте разберем их особенности, чтобы вы могли сделать осознанный выбор.

1. Нагревательные маты (кабельные маты)

Нагревательный мат представляет собой тонкий нагревательный кабель, уже закрепленный на специальной стекловолоконной сетке с заданным шагом. Это значительно упрощает и ускоряет процесс монтажа.

Плюсы кабельных матов:
- Простота и скорость монтажа. Это главное преимущество. Мат достаточно просто раскатать по подготовленной поверхности. Не нужно самостоятельно рассчитывать шаг укладки или тщательно фиксировать кабель. Экономия времени и сил очевидна.
- Минимальное увеличение высоты пола. Маты имеют очень тонкую конструкцию, что позволяет укладывать их непосредственно в слой плиточного клея, практически не поднимая уровень пола. Это критически важно в помещениях, где каждый миллиметр на счету, например, в квартирах с низкими потолками.
- Равномерный прогрев. Поскольку кабель уже зафиксирован с оптимальным шагом, вы получаете гарантированно равномерное распределение тепла без «холодных» и «горячих» зон.
- Идеально для типовых комнат. Для прямоугольных помещений без сложных изгибов и множества препятствий мат — идеальное решение.
Минусы кабельных матов:
- Меньшая гибкость в мощности. Мощность мата зафиксирована на квадратный метр. Если вам нужна очень высокая или, наоборот, очень низкая плотность мощности для специфических зон, мат может не подойти.
- Сложности с нестандартными формами. Хотя сетку мата можно разрезать (не затрагивая кабель!), чтобы обойти препятствия или повернуть, для помещений очень сложной формы это может быть неудобно.
- Относительно высокая стоимость. За простоту монтажа приходится платить. Нагревательные маты обычно дороже, чем греющий кабель той же мощности на квадратный метр.

2. Греющий кабель (секционный кабель)

Греющий кабель — это одиночный нагревательный провод, который поставляется в бухтах. Его укладка требует большего внимания и аккуратности, но предоставляет большую свободу действий.

Плюсы греющего кабеля:
- Полная свобода в планировке и мощности. Вы сами определяете шаг укладки кабеля, что позволяет регулировать плотность мощности на каждом квадратном метре. Можно сделать зоны с более интенсивным обогревом (например, у окна) или менее интенсивным (в центре комнаты). Это идеальный вариант для сложных по форме помещений, где много углов, выступов или мест, которые нужно обойти.
- Экономичность. Часто греющий кабель оказывается более выгодным по стоимости за квадратный метр, особенно если у вас большая площадь обогрева.
- Гибкость в толщине стяжки. Кабель чаще всего укладывается в стяжку (3-5 см), что позволяет скрыть все неровности основания и обеспечить ровный пол для плитки.
Минусы греющего кабеля:
- Сложность и трудоемкость монтажа. Укладка кабеля требует большей аккуратности, терпения и точного расчета. Необходимо вручную фиксировать кабель на монтажной ленте с определенным шагом, следить за равномерностью.
- Увеличение высоты пола. Для греющего кабеля обычно требуется формирование цементно-песчаной стяжки толщиной 3-5 см над кабелем, что значительно поднимает уровень пола. Это может быть проблемой в помещениях с низкими потолками или при стыковке с другими напольными покрытиями.
- Риск неравномерного прогрева. Если шаг укладки выбран неправильно или допущены ошибки, могут возникнуть «тепловые зебры» — чередование теплых и холодных полос.

Так что же выбрать? Мои рекомендации как дизайнера:

Для стандартных прямоугольных помещений (ванная, кухня) с относительно ровным основанием, где важна скорость монтажа и минимальное поднятие уровня пола, выбирайте нагревательные маты. Они идеально подходят для укладки непосредственно в слой плиточного клея.
Для больших площадей, помещений сложной формы, а также если вы хотите получить возможность тонкой настройки мощности обогрева или готовы к формированию стяжки, отдайте предпочтение греющему кабелю. Он дает больше свободы в проектировании и часто более экономичен.

В любом случае, важно выбирать продукцию проверенных производителей с хорошей репутацией и длительной гарантией. Это залог долгой и безотказной работы вашей системы теплого пола.

От расчета до покупки: как правильно спланировать и выбрать систему теплого пола для вашего дома?

Человек тщательно планирует систему электрического теплого пола, изучая чертежи, онлайн-каталоги и образцы плитки, чтобы правильно выбрать и рассчитать теплый пол для дома.

Планирование — это половина успеха любого ремонта, и монтаж теплого пола не исключение. Правильно спланированная система будет эффективно работать, экономить электроэнергию и служить вам долгие годы. Ошибки на этом этапе могут привести к неэффективному обогреву, перерасходу энергии или, что еще хуже, к необходимости переделывать всю систему. Давайте пройдем этот путь шаг за шагом.

Шаг 1: Определяем зону обогрева — рисуем план!

Это самый первый и очень важный этап. Возьмите рулетку, лист бумаги в клеточку и карандаш. Вам нужно нарисовать точный план помещения, где будет уложен теплый пол. Затем на этом плане выделите те зоны, где обогрев не нужен. Это:

Места под стационарной мебелью (кухонные гарнитуры, встроенные шкафы, гардеробные).
Зоны под крупной бытовой техникой (холодильник, стиральная машина, посудомоечная машина).
Места под ванной, душевой кабиной, унитазом.
Расстояния от стен (обычно 5-10 см, чтобы избежать перегрева).

Почему это так важно? Во-первых, вы будете напрасно тратить электроэнергию на обогрев мебели. Во-вторых, под мебелью, которая не имеет ножек, тепло будет скапливаться, что может привести к локальному перегреву кабеля и сокращению срока его службы. После того как вы вычтете все эти зоны, у вас останется чистая площадь обогрева. Именно на нее вы и будете ориентироваться при покупке.

Шаг 2: Рассчитываем необходимую мощность — тепло, но не жарко!

Мощность системы теплого пола измеряется в Ваттах на квадратный метр (Вт/м²) и зависит от того, будет ли теплый пол основным источником тепла или дополнительным.

Дополнительный комфортный обогрев: Если в помещении уже есть другие источники тепла (радиаторы) и теплый пол нужен только для комфорта, обычно достаточно 100-120 Вт/м². Это позволит быстро нагреть плитку до приятной температуры.
Основной обогрев: Если теплый пол планируется как единственный источник тепла (часто в хорошо утепленных ванных комнатах или небольших прихожих), тогда потребуется большая мощность: 150-180 Вт/м², а иногда и до 200 Вт/м² для помещений с большими теплопотерями (например, угловые комнаты с большими окнами на северной стороне).

Для ванных комнат, где требуется быстрый и интенсивный нагрев, дизайнеры часто рекомендуют брать мощность ближе к верхней границе комфортного обогрева (120-150 Вт/м²), даже если есть радиаторы.

Как рассчитать общую мощность? Умножьте чистую площадь обогрева (м²) на выбранную удельную мощность (Вт/м²). Например, если чистая площадь 5 м², а вам нужен комфортный обогрев (120 Вт/м²), то общая мощность составит 5 м² * 120 Вт/м² = 600 Вт.

Шаг 3: Выбираем тип нагревательного элемента (кабель или мат)

Вернитесь к предыдущему разделу, где мы подробно сравнивали кабельные маты и греющий кабель. Теперь, имея четкое понимание площади и формы вашего помещения, а также требуемой мощности, вы можете сделать осознанный выбор. Например, для ванной комнаты 3 м² с простой формой и желанием минимального поднятия пола, мат на 3 м² мощностью 150 Вт/м² (450 Вт) будет идеальным. Для гостиной 20 м² со сложным зонированием и мебелью, греющий кабель с возможностью гибкой укладки может оказаться более практичным.

Шаг 4: Выбираем терморегулятор — мозг вашей системы!

Терморегулятор — это сердце и мозг системы теплого пола. Он отвечает за поддержание заданной температуры и экономию электроэнергии. Выбирайте его с умом:

Механические (ручные) терморегуляторы: Простые, надежные, недорогие. Управление осуществляется поворотом ручки. Подойдут, если вам не нужна сложная автоматизация.
Программируемые терморегуляторы: Позволяют задавать расписание работы по дням недели и часам. Например, включать обогрев за час до вашего пробуждения и выключать, когда вы уходите на работу. Это значительно экономит электроэнергию.
Умные Wi-Fi терморегуляторы: Самые современные и функциональные. Управление через смартфон из любой точки мира, интеграция с системами «Умный дом», функция адаптивного обучения (терморегулятор сам подстраивается под ваш график). Если вы цените комфорт и современные технологии, это ваш выбор.

Всегда выбирайте терморегулятор с датчиком температуры пола (а лучше — с двумя датчиками: пола и воздуха). Датчик пола критически важен для плитки, он не дает ей перегреться и обеспечивает точное поддержание заданной температуры поверхности.

Шаг 5: Покупка комплекта — ничего не забываем!

При покупке убедитесь, что у вас есть все необходимое:

Нагревательный элемент (мат или кабель) нужной длины/площади и мощности.
Терморегулятор с датчиком пола.
Гофрированная трубка для датчика пола (диаметром 16-20 мм). Она защитит датчик от повреждений и позволит при необходимости его заменить.
Монтажная лента (если вы выбрали греющий кабель).
Теплоизоляционный материал (ЭППС) — о нем подробнее в следующем разделе.
Элементы электрозащиты: УЗО (устройство защитного отключения) и автоматический выключатель соответствующего номинала для вашей системы.

Выбирайте продукцию известных и проверенных брендов. Не экономьте на качестве — теплый пол монтируется на десятилетия, и его замена обойдется очень дорого.

Тщательное планирование на этом этапе избавит вас от множества проблем в будущем и подарит по-настоящему теплый и уютный дом.

Подготовка основания: секреты идеальной поверхности для долговечного монтажа теплого пола.

Представьте, что вы строите красивый дом. Разве вы начнете его возводить на зыбком болоте? Конечно, нет! Вы сначала укрепите фундамент. Точно так же и с теплым полом: качество и долговечность всей системы напрямую зависят от идеальной подготовки основания. Этот этап является одним из самых трудоемких, но его ни в коем случае нельзя игнорировать.

Шаг 1: Демонтаж старого покрытия и очистка

Прежде чем приступать к укладке теплого пола, необходимо полностью демонтировать старое напольное покрытие. Удалите старую плитку, остатки клея, стяжки, линолеум, паркет — в общем, все до самого основания (бетонная плита или черновая стяжка). После демонтажа тщательно очистите поверхность от пыли, грязи, строительного мусора. Используйте пылесос, а затем протрите влажной тряпкой. Основание должно быть максимально чистым.

Шаг 2: Выравнивание основания — залог равномерного тепла

Идеально ровное основание — это не просто прихоть, а требование к долговечности и эффективности теплого пола. Неровности могут привести к следующим проблемам:

Повреждение нагревательного элемента. Выступы или острые края могут повредить кабель или мат при укладке или последующей заливке.
Неравномерный прогрев. В местах, где слой стяжки или плиточного клея будет тоньше, пол будет перегреваться, а где толще — недогреваться.
Расход материалов. На неровной поверхности уйдет больше плиточного клея или стяжки.

Что делать?

Оцените ровность. Используйте длинный строительный уровень (2 метра). Если перепады высот составляют более 10-15 мм, необходимо сделать выравнивающую стяжку.
Устраните дефекты. Заделайте все трещины, сколы, выбоины на основании цементным раствором или ремонтными смесями.
Используйте самовыравнивающуюся смесь (наливной пол). Для получения идеально ровной и гладкой поверхности нанесите самовыравнивающуюся смесь. Это позволит создать идеальную основу для последующих слоев. Перед заливкой такой смеси обязательно прогрунтуйте основание.

Шаг 3: Гидроизоляция — защита от влаги

Этот этап особенно важен для помещений с повышенной влажностью, таких как ванные комнаты, санузлы, прачечные, кухни. Гидроизоляция защитит нижние этажи от протечек в случае аварии и предотвратит попадание влаги к нагревательным элементам.

Материалы: Используйте обмазочную гидроизоляцию на цементно-полимерной основе или битумно-полимерные мастики. Эти материалы образуют эластичную, водонепроницаемую пленку.
Нанесение: Нанесите гидроизоляцию на все основание пола и сделайте нахлест на стены примерно на 10-15 см. Особое внимание уделите углам и стыкам стен и пола, используя специальные гидроизоляционные ленты.

Шаг 4: Теплоизоляция — направляем тепло вверх!

Один из самых важных, но часто недооцениваемых этапов! Теплоизоляция под теплый пол — это не прихоть, а необходимость. Без нее значительная часть тепла будет уходить вниз, обогревая потолок соседей снизу или бетонное перекрытие. В результате вы получите более длительный нагрев, больший расход электроэнергии и менее эффективную работу системы.

Зачем нужна:
- Минимизирует теплопотери вниз.
- Сокращает время нагрева пола.
- Повышает энергоэффективность системы (и экономит ваши деньги).
- Помогает добиться более равномерного прогрева поверхности.
Материалы: Лучший выбор — экструдированный пенополистирол (ЭППС) высокой плотности (от 35 кг/м³). Он обладает отличными теплоизоляционными свойствами, высокой прочностью на сжатие (важно для нагрузок от стяжки и плитки) и практически не впитывает влагу. Толщина ЭППС обычно составляет от 20 до 50 мм в зависимости от требуемой степени изоляции. Фольгированный утеплитель (пенофол) часто позиционируется как идеальный вариант, но его эффективность сильно преувеличена, а фольгированный слой может разрушаться в щелочной среде цементного раствора.
Монтаж: Плиты ЭППС приклеиваются к подготовленному основанию специальным клеем для пенополистирола или цементно-клеевой смесью. Швы между плитами проклеиваются армированным скотчем, чтобы избежать «мостиков холода».

Если вы делаете теплый пол в квартире на втором этаже и выше, и под вами живут соседи с отоплением, можно рассмотреть более тонкую теплоизоляцию (10-20 мм ЭППС). Если же под вами неотапливаемое помещение (подвал, первый этаж над землей) или вы живете на первом этаже, обязательно используйте более толстый слой ЭППС (30-50 мм).

Шаг 5: Грунтовка — улучшаем сцепление

После укладки теплоизоляции (если она не фольгированная) или выравнивающей стяжки обязательно прогрунтуйте поверхность. Грунтовка глубокого проникновения улучшит адгезию (сцепление) последующих слоев (стяжки или плиточного клея) к основанию, уменьшит водопоглощение и укрепит поверхность. Наносить грунтовку нужно валиком или кистью в один или два слоя, давая каждому слою хорошо просохнуть.

Помните, что каждый из этих этапов важен. Не экономьте время и силы на подготовке основания, ведь именно от нее зависит, насколько долго и эффективно будет работать ваш теплый пол.

Пошаговая инструкция: укладываем нагревательные элементы своими руками — от А до Я.

Вот мы и подошли к самому ответственному моменту — непосредственной укладке нагревательных элементов. Это не так сложно, как может показаться, но требует внимательности и аккуратности. Следуя этой подробной инструкции, вы сможете выполнить монтаж самостоятельно, избежав досадных ошибок.

Важно: Техника безопасности превыше всего!

Перед началом любых работ, связанных с электричеством, обязательно отключите подачу электроэнергии к рабочей зоне в электрическом щитке. Убедитесь в отсутствии напряжения с помощью индикаторной отвертки или мультиметра.

Инструменты и материалы, которые понадобятся:

Рулетка, карандаш, маркер.
Строительный нож или ножницы (для разрезания сетки мата).
Мультиметр (для проверки сопротивления).
Монтажная лента и дюбель-гвозди (если укладываете кабель).
Кабельные стяжки (опционально, для фиксации кабеля к ленте).
Пистолет для герметика (если используете герметик для гофротрубки).
Шпатели (для плиточного клея/стяжки).

Шаг 1: Разметка и планирование укладки

Перенесите план на пол. Используйте карандаш или маркер, чтобы нарисовать на подготовленном основании точные контуры зон, где будет укладываться теплый пол, и где его не будет. Обозначьте место установки терморегулятора на стене и путь, по которому будет проложен датчик пола и подводящие провода.
Обозначьте зону терморегулятора. Вырежьте в стене отверстие для установочной коробки (подрозетника) под терморегулятор на высоте около 80-100 см от пола. От подрозетника вниз к полу прорежьте вертикальные и горизонтальные штробы (канавки) для монтажных проводов и гофрированной трубки с датчиком.

Шаг 2: Укладка нагревательного кабеля или матов

Для нагревательных матов:

Начните от стены с терморегулятором. Разверните мат, начиная от места, где выходят «холодные концы» (монтажные провода) к подрозетнику.
Раскатывайте мат. Постепенно разворачивайте мат по всей площади обогрева.
Обходим препятствия. Если нужно повернуть мат или обойти препятствие, разрежьте сетку-основу, не повредив нагревательный кабель! После разреза сетки вы можете повернуть секцию мата в нужном направлении, не нарушая целостности кабеля.
Избегайте нахлестов. Категорически запрещено укладывать кабель или мат внахлест. Это приведет к локальному перегреву и выходу системы из строя. Расстояние между линиями кабеля на матах уже задано производителем.
Закрепление. Мат обычно достаточно хорошо прилипает к загрунтованной поверхности. При необходимости можно дополнительно зафиксировать его двусторонним скотчем или небольшими дюбель-гвоздями, пробивая только сетку, не кабель.

Для греющего кабеля:

Установка монтажной ленты. Закрепите монтажную ленту на основании с шагом 0,5-1 метр, используя дюбель-гвозди. Лента должна идти вдоль стен и по всей площади укладки так, чтобы обеспечить возможность фиксации кабеля с нужным шагом.
Начинаем укладку кабеля. Начните укладку с «холодного конца» кабеля, который должен быть подведен к подрозетнику терморегулятора.
Соблюдайте шаг укладки. Ориентируясь на расчетную мощность (см. Шаг 2 раздела 3), зафиксируйте кабель на монтажной ленте с определенным шагом. Для комфортного обогрева обычно это 10-15 см, для основного — 7-10 см. Используйте соответствующие лепестки на монтажной ленте.
Избегайте повреждений. Аккуратно укладывайте кабель, избегая сильных перегибов и механических повреждений. Не наступайте на кабель!
Огибаем препятствия. Кабель позволяет гибко огибать любые препятствия и создавать зоны разной плотности.
Важно: Расстояние между соседними нитками кабеля не должно быть меньше 5 см, от стен и стационарных предметов — не менее 10 см.

Шаг 3: Установка датчика температуры пола

Гофрированная трубка. Датчик температуры пола обязательно устанавливается в гофрированную трубку (диаметром 16-20 мм). Один конец трубки глушится (например, заглушкой или скотчем, чтобы раствор не попал внутрь), другой — выводится в подрозетник терморегулятора.
Расположение датчика. Разместите датчик между двумя нитками нагревательного кабеля (или между полосами мата), на равном расстоянии от них, в самой холодной или наиболее используемой зоне помещения. Ни в коем случае не кладите датчик прямо на нагревательный кабель!
Фиксация. Гофрированная трубка с датчиком должна быть уложена в штробу или закреплена к основанию так, чтобы ее верхний край был заподлицо с поверхностью будущего пола. Конец трубки с датчиком должен быть надежно зафиксирован, чтобы он не всплыл при заливке.

Шаг 4: Первичная проверка системы — критически важный этап!

Перед заливкой стяжки или плиточного клея, когда нагревательный элемент уже уложен, но еще не залит, обязательно проведите замер сопротивления нагревательного кабеля/мата с помощью мультиметра. Сравните полученное значение с тем, что указано в паспорте изделия. Небольшие отклонения (в пределах 5-10%) допустимы. Это позволит убедиться, что кабель не был поврежден при укладке. Если сопротивление значительно отличается или отсутствует (обрыв), это означает повреждение, которое нужно устранить до заливки.

Шаг 5: Заливка стяжки или укладка плиточного клея

Защита кабеля. Во время заливки или укладки будьте предельно осторожны, чтобы не повредить нагревательный кабель. Передвигайтесь по уложенному полу аккуратно, используйте специальные «мостики» или опорные листы, чтобы распределить нагрузку.
Для греющего кабеля: Залейте цементно-песчаную стяжку толщиной 3-5 см над кабелем. Стяжка должна полностью покрыть кабель и быть максимально ровной. Дайте стяжке полностью высохнуть и набрать прочность (это занимает от 28 дней, в зависимости от толщины и типа смеси).
Для нагревательных матов: Маты укладываются непосредственно в слой плиточного клея. Толщина слоя клея должна быть достаточной, чтобы полностью покрыть кабель мата (обычно это 5-10 мм над кабелем). Используйте клей, предназначенный для теплых полов. Работать нужно осторожно, равномерно распределяя клей, чтобы избежать воздушных пустот.

После заливки стяжки или укладки плитки категорически запрещено включать теплый пол до полного высыхания и набора прочности всех слоев! Это может привести к растрескиванию стяжки, отслоению плитки или даже повреждению нагревательного элемента. Соблюдайте рекомендации производителя по времени высыхания.

Следуя этим шагам, вы обеспечите правильный и долговечный монтаж системы теплого пола, которая будет радовать вас теплом и комфортом долгие годы.

Подключение терморегулятора и проверка системы: как избежать досадных ошибок и обеспечить безопасность?

Поздравляю! Самые трудоемкие этапы позади, и теперь мы подходим к финишной прямой — подключению терморегулятора и первой проверке системы. Этот этап не менее важен, чем предыдущие, ведь от правильности электромонтажа зависит не только работоспособность, но и ваша безопасность. Помните: работа с электричеством требует максимальной концентрации и соблюдения всех правил.

Снова: Техника безопасности — это не пустой звук!

Перед началом работ по подключению терморегулятора и электрической сети убедитесь, что электропитание полностью отключено в главном электрическом щитке. Не полагайтесь на слово, проверьте отсутствие напряжения индикаторной отверткой или мультиметром.

Шаг 1: Монтаж подрозетника и прокладка проводов

Установка подрозетника. В подготовленное отверстие в стене (штроба, которую вы сделали на первом шаге укладки) установите стандартный установочный подрозетник для розеток/выключателей.
Прокладка проводов. В подрозетник должны быть выведены следующие провода:
- Силовой кабель (питание 220В): фаза, ноль, заземление от вашей электрической сети. Этот кабель должен быть подключен через отдельный автоматический выключатель и УЗО (устройство защитного отключения) в электрическом щитке.
- Нагревательный кабель/мат: его «холодные концы» (фаза, ноль, заземление), выведенные из пола.
- Датчик температуры пола: два тонких провода, выведенные из гофрированной трубки.

Шаг 2: Подключение терморегулятора — по схеме!

Каждый терморегулятор поставляется с подробной инструкцией и схемой подключения. Внимательно изучите ее! Несмотря на общие принципы, расположение клемм может отличаться у разных производителей. Стандартные клеммы для подключения:

L (Live) и N (Neutral) — Вход питания: Сюда подключаются фаза и ноль от силового кабеля (220В).
L Load и N Load — Выход на нагрузку: Сюда подключаются фаза и ноль «холодных концов» нагревательного кабеля/мата.
Ground (PE) — Заземление: Сюда подключаются все три провода заземления: от силового кабеля, от нагревательного элемента и, при наличии, от самого терморегулятора (если его корпус металлический).
Sensor — Датчик: Сюда подключаются два провода от датчика температуры пола. Датчик обычно не имеет полярности, поэтому порядок подключения не важен.

Порядок подключения:

Аккуратно зачистите концы всех проводов примерно на 5-10 мм.
Вставьте провода в соответствующие клеммы терморегулятора.
ОБЯЗАТЕЛЬНО тщательно затяните все винты клемм. Слабый контакт может привести к нагреву проводов, искрению и выходу из строя системы.
Скрутите вместе все провода заземления (силовой кабель, нагревательный элемент, корпус терморегулятора) и надежно зафиксируйте их в соответствующей клемме.

Шаг 3: Подключение к электрической сети — безопасность прежде всего!

Для электрического теплого пола обязательно выделение отдельной линии электропитания в вашем электрическом щитке, которая будет защищена:

Автоматическим выключателем (автоматом): Его номинал (Амперы) должен соответствовать мощности вашего теплого пола. Например, для теплого пола мощностью 2 кВт (2000 Вт) потребуется автомат на 10 А (2000 Вт / 220 В ≈ 9.1 А). Выбирайте автомат с небольшим запасом, например, 10А или 16А.
Устройством защитного отключения (УЗО): Это критически важный элемент защиты! УЗО отключает подачу электроэнергии при малейшей утечке тока, предотвращая поражение человека электрическим током. Для влажных помещений (ванная) и теплых полов рекомендуется УЗО с током утечки 10 мА или 30 мА. Никогда не экономьте на УЗО!

Провода от терморегулятора должны быть напрямую подключены к соответствующему автомату и УЗО в щитке.

Шаг 4: Финальная проверка и первый запуск

Визуальный осмотр. Еще раз внимательно осмотрите все подключения на терморегуляторе. Убедитесь, что все провода надежно зафиксированы, изоляция не повреждена, нет оголенных участков.
Замер сопротивления (повторно). Перед установкой терморегулятора в подрозетник и включением питания, повторно замерьте сопротивление нагревательного элемента. Это даст уверенность, что вы не повредили его при подключении. Также можно измерить сопротивление датчика температуры (оно обычно указано в инструкции к терморегулятору, например, 10 кОм при 25°C).
Установка терморегулятора. Аккуратно поместите терморегулятор в подрозетник и закрепите его винтами. Установите декоративную рамку и панель.
Включаем питание! Подайте электроэнергию на соответствующий автомат и УЗО в электрическом щитке. УЗО должно остаться во включенном положении.
Тестирование. Включите терморегулятор. Он должен загореться и показать текущую температуру пола (или воздуха). Установите желаемую температуру (например, 25°C). Через некоторое время (5-10 минут) вы должны почувствовать легкое тепло от пола.

Важный совет: Первый запуск системы после укладки плитки или стяжки следует производить не ранее, чем через 28 дней после их полного высыхания! Включайте систему постепенно, повышая температуру на 2-3 градуса каждый день, чтобы избежать температурного шока для материалов.

При правильном подключении и соблюдении всех мер предосторожности, ваш теплый пол будет служить вам долгие годы, даря комфорт и уют.

Не наступите на грабли: 7 самых частых ошибок при монтаже электрического теплого пола под плитку.

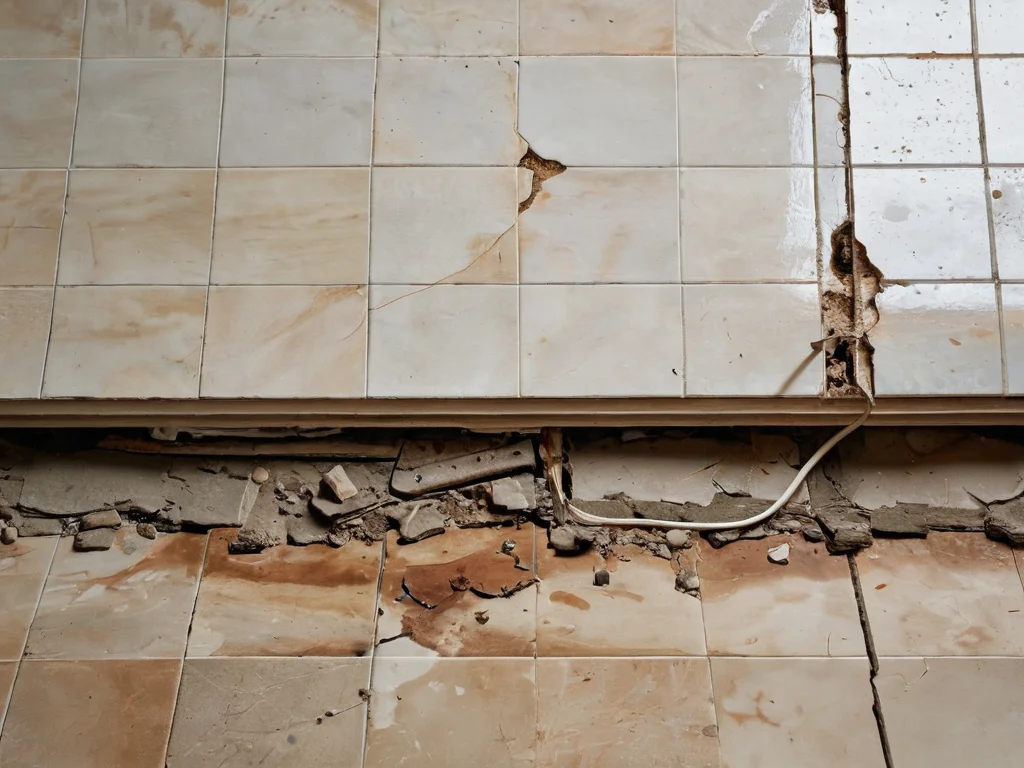

Изображение, демонстрирующее распространенную ошибку при монтаже электрического теплого пола под плитку — поврежденный нагревательный кабель, что подчеркивает важность соблюдения технологии.

Даже опытные мастера иногда допускают ошибки, что уж говорить о тех, кто делает это впервые. Но знание — сила! Зная о наиболее распространенных «граблях», вы сможете их обойти и избежать дорогостоящих переделок. Мой опыт дизайнера и многочисленные истории клиентов позволяют мне выделить 7 критических ошибок, которые чаще всего допускаются при монтаже электрического теплого пола под плитку.

Ошибка 1: Игнорирование теплоизоляции или неправильный выбор

Это одна из самых частых и дорогостоящих ошибок. Многие думают, что теплый пол и так будет греть. Но без качественной теплоизоляции (ЭППС) вниз уходит до 30-50% тепла! Вы будете буквально отапливать потолок соседей снизу или черновой пол. Результат: дольше нагревается пол, выше счета за электроэнергию, ниже эффективность. Фольгированный утеплитель, если его использовать без воздушной прослойки, также малоэффективен и может разрушаться в щелочной среде стяжки.

Как избежать: Всегда укладывайте под нагревательные элементы плотный экструдированный пенополистирол (ЭППС) толщиной от 20 мм. Это окупится очень быстро!

Ошибка 2: Неправильный расчет мощности и площади обогрева

Либо покупают слишком маломощную систему, и пол остается чуть теплым, либо, наоборот, избыточно мощную, что ведет к перерасходу энергии. А еще хуже — укладка теплого пола под стационарную мебель (шкафы, ванны, унитазы) или крупную бытовую технику.

Как избежать: Тщательно измеряйте «чистую» площадь обогрева, исключая зоны под мебелью. Рассчитывайте мощность исходя из функции пола (основное или дополнительное отопление). Для комфорта достаточно 100-120 Вт/м², для основного обогрева — 150-180 Вт/м².

Ошибка 3: Повреждение нагревательного кабеля при монтаже

Острые края инструмента, обуви, неаккуратное движение при укладке или заливке стяжки могут повредить изоляцию или сам кабель. Обнаружить это после заливки практически невозможно без специального оборудования, а ремонт — это вскрытие всего пола.

Как избежать: Будьте максимально осторожны. Используйте мягкую обувь, работайте аккуратно, не используйте острые предметы вблизи кабеля. Самое главное — обязательно проверяйте сопротивление кабеля мультиметром до и после укладки, а также после заливки, но до подключения к сети! Это ваш главный контроль.

Ошибка 4: Неправильная установка датчика температуры пола

Датчик, положенный непосредственно на кабель, будет показывать завышенную температуру и отключать систему раньше времени. Если он вплотную к стене или в слишком холодном месте — будет постоянно греть. Отсутствие гофрированной трубки делает замену датчика (если он выйдет из строя) невозможной без разрушения пола.

Как избежать: Устанавливайте датчик в гофрированной трубке, заглушенной с конца, между двумя нитками нагревательного кабеля, в центре обогреваемой зоны. Трубка должна быть утоплена в полу.

Ошибка 5: Отсутствие или неверное подключение УЗО

Экономия на УЗО (устройстве защитного отключения) — это не экономия, а преступление против безопасности. В случае повреждения кабеля и утечки тока, УЗО спасает жизнь, отключая электричество. Без него риск поражения током возрастает многократно, особенно в ванных комнатах.

Как избежать: Всегда устанавливайте отдельное УЗО с током утечки 10 или 30 мА для линии теплого пола. Подключайте его правильно, согласно схеме. Если не уверены, обратитесь к профессиональному электрику.

Ошибка 6: Включение системы до полного высыхания стяжки/плиточного клея

Нетерпение может дорого обойтись. Раннее включение теплого пола (особенно на полную мощность) приводит к быстрому испарению влаги из стяжки или клея. Это вызывает внутренние напряжения, что может привести к растрескиванию стяжки, отслоению плитки, образованию пустот под ней и даже повреждению нагревательного элемента. Производители стяжек и клеев указывают сроки полного высыхания (обычно 28 дней).

Как избежать: Терпение, только терпение! Строго следуйте рекомендациям производителя по времени высыхания. После этого включайте пол постепенно, увеличивая температуру на несколько градусов в день.

Ошибка 7: Несоблюдение минимальных отступов и пересечения кабеля

Слишком близкое расположение нитей кабеля друг к другу, к стене или к другим нагревательным приборам (например, стоякам отопления) может привести к локальному перегреву, что сократит срок службы системы и может вызвать ее поломку.

Как избежать: Соблюдайте минимальные отступы от стен (10 см), от других нагревательных элементов (радиаторы, стояки — не менее 15-20 см). Категорически запрещено пересекать нити нагревательного кабеля. Всегда сохраняйте равномерный шаг укладки.

Изучив эти распространенные ошибки, вы вооружены знаниями, которые помогут вам провести монтаж теплого пола на высшем уровне, обеспечив его долговечность, эффективность и безопасность.

Уход и эксплуатация: советы экспертов для максимальной эффективности и экономии энергии вашего теплого пола.

Вы успешно завершили монтаж теплого пола, и теперь он готов дарить вам тепло и уют. Чтобы система работала максимально эффективно, долго и экономично, важно знать несколько нюансов по уходу и эксплуатации. Ведь даже самая лучшая техника требует правильного обращения.

1. Первый запуск и постепенный прогрев

Как мы уже говорили, после полного высыхания стяжки или плиточного клея (обычно 28 дней, а для толстой стяжки до 40 дней), не включайте пол сразу на максимальную мощность. Это может вызвать резкие температурные перепады и повредить напольное покрытие. Начинайте прогрев постепенно:

В первые 3-5 дней устанавливайте минимальную температуру (например, 20-22°C).
Затем постепенно повышайте температуру на 2-3°C в день, пока не достигнете желаемого комфортного значения.

Такой режим запуска позволит материалам адаптироваться к термическим нагрузкам.

2. Оптимальные настройки терморегулятора — ваш ключ к экономии

Терморегулятор — это не просто выключатель, а умное устройство, которое может значительно сэкономить электроэнергию. Используйте его возможности по максимуму:

Комфортная температура. Для пола под плиткой оптимальной считается температура поверхности 24-28°C. Этого обычно достаточно для комфортного ощущения. Слишком высокая температура (более 30°C) может быть не только некомфортной, но и вредной для некоторых материалов плиточного клея и затирки.
Программирование по расписанию. Если у вас программируемый или Wi-Fi терморегулятор, обязательно настройте расписание работы. Это позволит сократить потребление энергии, когда вы спите, на работе или в отъезде.
- Например, настройте включение за час до вашего пробуждения, снижение температуры на время, пока вы на работе, и повторное включение к вашему приходу домой.
- Для ванной комнаты можно задать более высокую температуру в часы пик использования (утро/вечер) и более низкую в остальное время.
Датчик пола. Убедитесь, что терморегулятор работает по датчику пола. Это обеспечивает более точное и экономичное поддержание температуры поверхности, не перегревая воздух. Если есть два датчика (пола и воздуха), используйте комбинированный режим для максимального комфорта и экономии.

3. Советы по энергосбережению

Изоляция помещения. Самая эффективная экономия начинается не с теплого пола, а с общей теплоизоляции помещения. Убедитесь, что у вас хорошо утеплены стены, окна, двери. Чем меньше теплопотери, тем меньше энергии потребуется на обогрев пола.
Избегайте толстых покрытий. Не кладите на теплый пол толстые ковры или паласы на длительное время. Они создают «тепловую ловушку», мешая теплу выходить, что может привести к локальному перегреву кабеля и снижению эффективности системы. Если без ковра никак, выбирайте тонкие изделия с натуральной основой и размещайте их только в тех зонах, где нет нагревательных элементов.
Не выключайте полностью. Если вы уезжаете ненадолго (на несколько дней), не выключайте теплый пол полностью. Лучше снизить температуру до минимально допустимой (например, 18-20°C). Поддерживать минимальную температуру часто экономичнее, чем полностью остудить помещение, а затем вновь прогревать его с нуля.
Используйте умные функции. Современные Wi-Fi терморегуляторы часто имеют функции адаптивного обучения, геолокации (включают обогрев, когда вы приближаетесь к дому) и интеграции с погодными сервисами. Эти функции позволяют оптимизировать расход энергии еще больше.

4. Уход за поверхностью и долговечность

Обычный уход. Теплый пол не требует какого-то специфического ухода. Мойте плитку, как обычно, с использованием подходящих моющих средств. Избегайте абразивных материалов, которые могут повредить плитку.
Избегайте сильных механических нагрузок. Хотя система теплого пола очень прочная, все же старайтесь избегать падения тяжелых или острых предметов, которые могут повредить плитку и потенциально вызвать повреждение кабеля.
Срок службы. При правильном монтаже и эксплуатации электрический теплый пол служит десятилетиями, часто превышая срок службы самого напольного покрытия. Нагревательные кабели и маты рассчитаны на очень длительную работу (50+ лет).

Следуя этим простым рекомендациям, вы обеспечите долгую, эффективную и экономичную работу вашей системы теплого пола, которая будет дарить вам комфорт и уют на протяжении многих лет. Наслаждайтесь теплом в вашем доме!

Поделиться этим:
